Shenzhen Uniwell Circuits Co., Ltd. é um dos principais fabricantes e fornecedores de placas de circuito flexíveis de face única da Uniwell Circuits na China, também oferece suporte a serviços personalizados com preço baixo. Se você vai comprar uma placa de circuito flexível de um lado da Uniwell Circuits de alta qualidade, bem-vindo para obter uma cotação de nossa fábrica.
Tipo de substrato: Usando filme de isolamento flexível de poliimida (PI) como substrato central, combinado com uma única camada de folha de cobre condutora, a estrutura geral consiste em apenas três camadas: filme de cobertura, camada de cobre e filme base de poliimida.
Espessura típica: pode ser controlada na faixa de 0,08-0,15 mm, leve e fina em geral, adequada para espaços de instalação estreitos.
Características do processo: Design de furo passante não revestido, fluxo de processo simples, alto rendimento de produção
Processo do Produto
Nome:

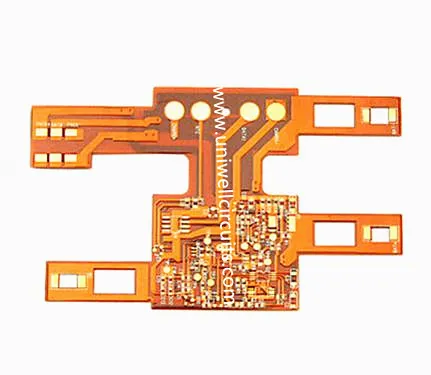

Placa de circuito flexível de lado único
Parâmetros básicos:
estrutura do material: adesivo dupla face + película de cobertura amarela de baixa perda + (linha de cobre + cola + material base de poliimida dielétrica de alta frequência + cola + linha de cobre) + película de cobertura amarela de baixa perda.
Macho:
+ / - 0.03 mm
Grossura:
0.15 mm
Processo de fabricação:
revestimento de solda, revestimento de plugue, camada de cobertura, tipo revestido por filme, blindagem do tipo soldagem por resistência.
Tratamento de superfície:
ouro de imersão (1 ~ 2 micropolegadas).
Largura/distância mínima da linha:
0,06 mm/0,09 mm
Principais recursos do produto
Flexibilidade máxima: pode ser dobrado, dobrado e enrolado livremente, com um raio de curvatura estático de apenas 6 vezes a espessura da placa e uma vida útil de curvatura dinâmica de mais de 100.000 vezes. Após repetidas dobras, o circuito não é fácil de rachar ou cair.
Alta utilização de espaço: A forma leve pode se adaptar à estrutura interna de dispositivos irregulares e, em comparação com PCBs rígidos tradicionais, pode ajudar a reduzir o volume ocupado do dispositivo em cerca de 30%, reduzindo bastante o peso total da máquina.
Estável e confiável: O circuito é feito de folha de cobre recozida laminada e coberto com uma película protetora isolante na superfície, que pode prevenir eficazmente o desgaste e a oxidação, garantindo a estabilidade da transmissão do sinal de circuitos simples de baixa frequência.
Alta relação custo-benefício: Não há necessidade de processos complexos de perfuração ou alinhamento intercamadas, ciclo de produção curto e controle máximo de custos de material e processamento, ao mesmo tempo em que atende aos requisitos básicos de conexão de circuito.
Cenários de aplicativos convencionais
Este tipo de placa de circuito flexível unilateral destina-se principalmente a cenários com estruturas de circuito simples e baseada principalmente em conexões básicas de sinal:
No campo da eletrônica de consumo: cabos de teclado de telefones celulares, cabos de conexão interna de fones de ouvido TWS, cabos de sensores simples para dispositivos vestíveis inteligentes, circuitos de brinquedos, etc.
No campo da iluminação optoeletrônica: suportes de circuito interno para faixas de luz flexíveis de LED, presentes culturais e criativos luminescentes e acessórios luminescentes leves.
Campos industriais e médicos: Linhas de conexão básicas para equipamentos de controle industrial, fiação interna flexível para instrumentos de detecção portáteis, cabos de sinal para sensores médicos simples.
Outros cenários: Conexões flexíveis cruzadas para vários pequenos dispositivos eletrônicos portáteis, substituindo chicotes elétricos tradicionais para obter layouts espaciais mais compactos.
2.Nosso fornecedor
Os materiais certos são cruciais quando se trata de uma placa de circuito impresso rígida-flexível ou de qualquer placa de circuito impresso. PCBs com materiais abaixo do padrão podem falhar em momentos cruciais, quebrar, pegar fogo, causar faíscas perigosas ou comprometer sua operação de outra forma. A Uniwell usa apenas os melhores materiais para cada PCB rígido-flexível para garantir que você obtenha os melhores resultados em relação à transmissão de sinal, condutividade térmica e segurança.
3. Nosso serviço
Você pode obter os serviços abaixo deCircuitos Uniwell:
PCB, PCBA, PCB de lado único, PCB de dois lados, PCB multicamadas, PCB de alumínio, PCB de estanho em spray, PCB de ouro imerso, PCB de celular HDI, PCB folheado a ouro, (placa de circuito impresso com montagem) PCBA, SMT PCBA, DIP PCBA, cópia de PCB e PCBA, montagem de PCB, OSP, HASL e assim por diante
PCBA (placa de circuito impresso com montagem)
a) Sendo produtores de PCB, temos sempre uma relação muito próxima com o design
b) Como resultado, estamos em uma posição muito boa no fornecimento não apenas de PCB, mas também na montagem de todo o produto para você
c) Em vez de contratar um produtor separado para PCB e montagem, é melhor escolher um fabricante que possa fazer as duas coisas.
d) Fazemos sempre o nosso melhor preço, melhor qualidade e melhor serviço em PCB e PCBA para você com bom e controle de alta qualidade
Oferecemos serviço completo de PCB a PCBA, protótipos de giro rápido para produção em massa
Para pcb, podemos fazer 2-30 camadas a preços muito competitivos, pedidos pequenos aceitáveis
Desejar boa qualidade, pontualidade na entrega e serviço perfeito deve ser o motivo pelo qual você nos escolheu como fornecedor de PCB e PCBA na China.
4. Perguntas frequentes
P: Devo usar um material FR4 com o Td mais alto (temperatura de decomposição Td =) para soldagem sem chumbo?
Um valor Td maior é preferível, especialmente se a placa for tecnicamente complexa e exposta a diversas soldas de refusão, mas isso pode levar a custos mais elevados. Conhecer o seu processo de montagem pode ajudar a fazer as escolhas certas.
P:Qual é a diferença entre "Dicy" e "nonDicy" como sistema de endurecimento no epóxi FR4?
Dicy (Dicyandiamine) é de longe o sistema de endurecimento mais comum para este epóxi; normalmente fornece um valor Td de cerca de 300–310 graus, enquanto um "nonDicy", ou seja, um epóxi curado fenólico tem um valor Td de cerca de 330–350 graus e pode, portanto, resistir melhor a temperaturas mais altas.
P: O que significa "CAF"?
CAF (Filamento Anódico Condutor) significa que haverá uma reação eletroquímica entre o ânodo e o cátodo de cobre, o que pode resultar em um curto-circuito interno no material.
P: Qual superfície de PCB é melhor para soldagem sem chumbo?
Não existe “melhor superfície”; todas as superfícies têm seus prós e contras. Qual você deve escolher depende de muitos fatores. Consulte nossos técnicos ou revise as informações sobre acabamentos superficiais nesta seção do site.
P:Quais são as regras relativas aos retardadores de chama? Houve uma proibição nacional contra o TBBP-A, que domina a eletrônica?
Não, a investigação concluiu que, por razões práticas, não é possível proibi-lo.
P:Qual é a diferença entre retardante de chama adicionado na forma reativa ou aditiva?
O retardador de chama reativo está quimicamente ligado ao epóxi e não se dissolverá e não migrará para fora do produto como parte do depósito de resíduos.
