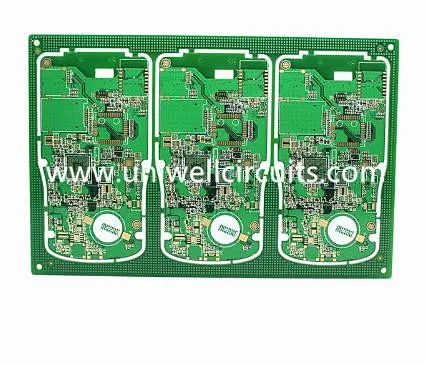

PCB de controle de impedância de alta freqüência
1. descrição do produto
Especificação
PCB de controle de impedância de alta freqüência
Camada: 2
Espessura: 1,6 + / - 0,1 mm
Tamanho: 108,82 mm * 88,56 mm
Quadro usado: FR4.
Abertura mínima: 0,3 mm
Tratamento de superfície: banhado a ouro.
Tecnologia especial: controle de impedância
Uniwell tem uma vasta experiência em fabricação de PCBs controladas por Impedância,
100% correspondem a exigência do cliente com alta qualidade.
2.Introdução do Uniwell
1) Uniwell encontrado em 2007, Intech é um dos fabricantes de PCB Professional de Shenzhen da China, que têm dois ramos SHENZHEN UNIWELL CIRCUITS CO., LTD. e Jiangmen UNIWELL CIRCUITS CO., LTD.
2) cumpriu os mais altos padrões internacionais de fabricação, sendo aprovado para estes certificados de qualidade: ISO9001, ISO14001, TS16949. Temos certificação UL para produção de PCB unilateral, dupla face e multicamada, e cumprimos todos os requisitos para os padrões IPC e ROHS.
3) 40% das nossas vendas são vendas no exterior e exportação para a Europa, Estados Unidos e Ásia.
4) A maioria das nossas placas são usadas para EMS, industrial, energia, médica e outros produtos.
Vantagens 3.Uniwell:
1) Nós fazemos o PCB do PCB Multilayer do dobro-lado até o 40-layer, trabalhos HDI.
2) Se você tiver pedidos repetidos de outros fornecedores e quiser transferi-los para a Uniwell, ofereceremos o melhor preço.
3) Exceto excelente qualidade e serviço profissional, também pagamos todos os detalhes para os nossos clientes, por exemplo, pacote para usar pacotes de dessecante e indicador de umidade em embalagem a vácuo para proteger PCB.
4) Material: Nós temos o material de FR4 TG135 / TG158 / TG180normal no estoque, igualmente temos CEM3 / ROGERS / ARLON / ISOLA
5) PCBs rígidos / flexíveis / flexíveis com aprovação UL.
6) flexível, feedback rápido para os clientes sempre.
7) oferecer rapidamente será menos de 4 horas, alguns top inquérito urgente que podemos oferecer dentro de 1 hora.
4. Certificações
5. embalagem e entrega
Embalagem como padrão:
Entrega
Nós enviamos geralmente por DHL, FEDEX, UPS, TNT, também podemos enviar por exigências dos clientes.
Conhecimento 6.Lithtle --- Impedância controlada
O que é impedância?
Impedância é a combinação da capacitância e indutância de um circuito quando operado em alta freqüência. Embora também seja medido em Ohms, é um pouco diferente da resistência que é uma característica DC. Impedância é uma característica AC, o que significa que ela está relacionada à frequência, a resistência não é.
O que é impedância controlada?
A menos que você tenha projetado cuidadosamente o traço e seu ambiente, a impedância normalmente é "descontrolada", o que significa que a impedância varia em valor de ponto a ponto ao longo do traçado.
Em altas freqüências, traços de PCB não se comportam como conexões simples, impedância controlada nos ajuda a garantir que os sinais não sejam degradados à medida que eles se direcionam ao redor de um PCB.
Essencialmente, a impedância controlada é a correspondência das propriedades do material do substrato com as dimensões e localizações dos traços para garantir que a impedância do sinal de um traço esteja dentro de uma determinada porcentagem de um valor específico. Placas de impedância controladas fornecem desempenho repetitivo de alta freqüência.
Quando usar impedância controlada
Quando um sinal deve ter uma impedância específica para funcionar adequadamente, deve-se usar impedância controlada. Em aplicações de alta frequência, a impedância de traços de PCB é importante para manter a integridade dos dados e a clareza do sinal. Se a impedância do traçado do PCB que conecta dois componentes não corresponder à impedância característica dos componentes, pode haver um aumento dos tempos de comutação dentro do dispositivo ou do circuito. Também pode haver erros aleatórios.
O que determina a impedância controlada?
A impedância característica de um traçado de PCB é tipicamente determinada por sua reatância indutiva e capacitiva, resistência e condutância. Esses fatores são uma função das dimensões físicas do traçado, da constante dielétrica do material de substrato de PCB e da espessura dielétrica. Normalmente, a impedância de traço do PCB pode variar de 25 a 125 ohms. O valor da impedância gerado a partir da estrutura da PCB será determinado pelos seguintes fatores:
- largura e espessura do traço do sinal de cobre (superior e inferior)
- espessura do núcleo ou material pré-impregnado em ambos os lados do traço de cobre
- constante dielétrica do núcleo e material de pré-impregnação
- distância de outros recursos de cobre
