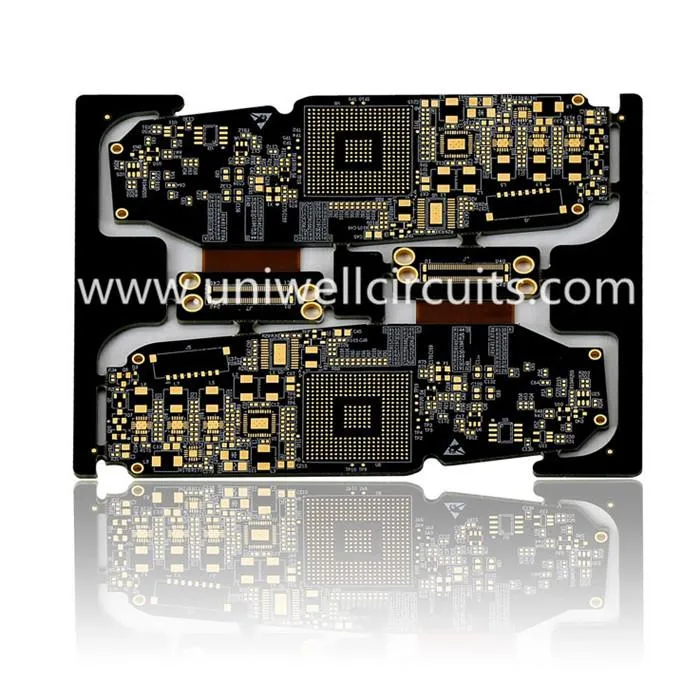

Telefone inteligente rígido flexível pcb
1. descrição do produto
Parâmetro:
Placa rígida-flex de 10 camadas
Espessura da placa: 1.5mm
Largura da linha / espaço: 3 / 4mil
Ponte de solda: 5mil
Uniwell, fabricação sob encomenda, constrói circuitos flexíveis para suas especificações exatas com desempenho previsível e alta confiabilidade Circuitos Rigid-flex (Uma variação de circuitos flexíveis) combina um circuito flexível com um condutor rígido como um conector ou uma placa de circuito e pode ser encontrado em aplicações que vão desde produtos eletrônicos de consumo até sistemas de orientação de aeronaves.
Linha 2.Production
Capacidade 3.Rigid do PWB para protótipos
Material | FR4, CEM-3, núcleo de metal, |
Livre de halogênio, Rogers, PTFE | |
Max. Tamanho da placa de acabamento | 1500X610 mm |
Min. Espessura da placa | 0,20 mm |
Max. Espessura da placa | 8,0 mm |
Enterrado / Blind Via (não cruzado) | 0,1 mm |
Ração do Aspecto | 16:01 |
Min. Tamanho de perfuração (mecânica) | 0,20 mm |
Tolerância PTH / Pressing fit hole / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Contagem de Camadas | 40 |
Max. cobre (interno / externo) | 6 oz / 10 oz |
Tolerância à perfuração | +/- 2mil |
Registro de camada para camada | +/- 3mil |
Min. largura da linha / espaço | 2,5 / 2,5mil |
Passo BGA | 8mil |
Tratamento da superfície | HASL, HASL sem chumbo, |
ENIG, prata de imersão / estanho, OSP |
Capacidade 4.FPC
Camadas: 20 (inclui 12 camadas)
Linha wideth / espaço (mil) no innerlayer: 3/3, 3.5 / 3.5
Proporção: 20: 1 (PTH); 1: 1 (vias cegas)
Min.drilling hole diameter (mil): 6 (mecânica); 4 (laser)
Distância da perfuração ao condutor （mil） ： 6
Tolerância para controle de impedância (+/-): 10%
As considerações 5.Application podem incluir:
● Conjuntos firmemente montados onde as conexões elétricas são necessárias em 3 eixos (aplicação estática).
● Conexões elétricas nas quais a montagem é necessária para flexionar durante seu uso (aplicação dinâmica).
● Aplicações sensíveis ao peso, como dispositivos portáteis, aviões ou espaçonaves, onde substituem os chicotes de fios mais pesados e volumosos.
● Em aplicações com espaço restrito que proíbem o uso de placas de circuito mais grossas ou chicotes de fios, as placas de circuito flexível têm várias vantagens.
● Aplicações de alto desempenho onde os requisitos de calor ou isolamento impedem materiais de isolamento típicos.
Como principal fabricante de circuitos flexíveis, a Uniwell fornece e converte materiais finos e flexíveis e compostos personalizados por meio de uma cadeia de suprimentos global. Fornecemos circuitos flexíveis de passo fino de camada única e multicamadas, onde as aplicações requerem interconexões em um pacote compacto. Nossos circuitos flexíveis são menores e mais leves e podem se integrar perfeitamente a praticamente qualquer forma que você precisar.
