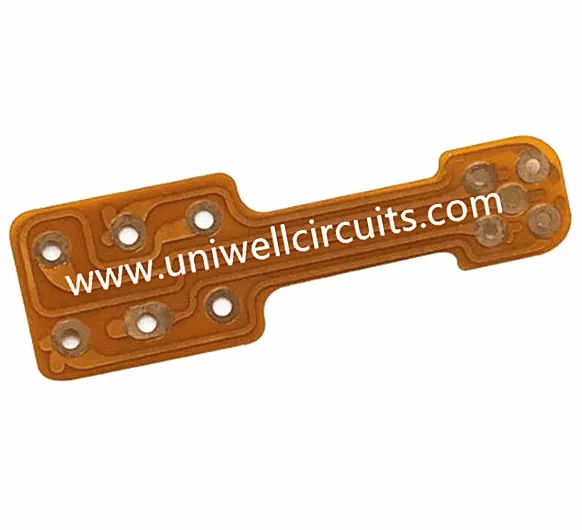

Módulo TFT Placa de circuito flexível
1. descrição do produto
Especificação
Camada: 1
Espessura: 0,1 mm
Material: 1 / 2oz tem eletrólise adesiva.
Espessura de cobre: 1 oz
Tratamento de superfície: ouro de imersão
Largura mínima da linha / distância da linha: 0,1 mm / 0,08 mm.
Espessura de reforço PI: 0,1 mm.
outros: reforço de PI
aplicação: Módulo TFT
A Uniwell adere aos nossos recursos líderes do setor e aos requisitos de tolerância. Garantimos alta qualidade de engenharia, produção e atendimento ao cliente, independentemente da avenida escolhida.
A Uniwell Circuits quer ser sua fonte para todas as suas necessidades de PCB. Contacte-nos hoje para saber mais sobre as placas de circuitos impressos nacionais e estrangeiros
Instalações 2.Production
A Uniwell possui várias instalações de fabricação para que possamos garantir que nossos clientes recebam os melhores preços e os tempos de fabricação mais rápidos na indústria de PCBs.
Informação 3.Company
A Uniwell Circuits é uma fornecedora de placas de circuito impresso líder do setor, com sede em Shenzhen, China. Nosso objetivo é simples: queremos oferecer a você o melhor PCB a cada vez - projetado, produzido e com preços competitivos.
4. Um breve histórico
Conhecimento 5.Little - estrutura do FPC da única e camada dupla
Estrutura FPC de camada única:
Este tipo de fpc é simples estrutura FPC.Normalmente feito por matéria-prima e laminados de cobre folheados de banda, essas três matérias-primas são material de produção básica de fpc.
Primeiro, os laminados revestidos precisam ser gravados e, em seguida, obtêm o circuito que queremos. A película protetora precisa de vias de perfuração e, em seguida, obtém os eletrodos.
Em seguida, limpe-o com o processo de laminação para combinar os dois juntos.
Em seguida, faça o acabamento da superfície ENIG ou HASL para proteger o bloco. Desta forma, o fpc board será feito.
Geralmente precisa carimbar exatamente correspondente e forma pequena placa de circuito impresso.alguma fábrica de fpc não usou proteção de uso, esse custo será muito baixo, mas a força da placa de circuito vai se tornar ruim. Exceto para a força precisa de baixo nível, o preço precisa de baixa, melhor nos colar película protetora.
Estrutura FPC dupla:
Quando os circuitos de placa são muito complexos e placa única não pode alcançar as necessidades de funções, precisamos escolher fpc duplo ou multicamadas fpc. A diferença entre fpc de camada única e fpc mutilayer são adicionados através de série de design para que conecte todas as camadas de cobre revestido.
Geralmente o primeiro passo para fazer vias. As vias de perfuração no material base podem revestir cobre são o primeiro passo. E o próximo passo é quase o mesmo para o fpc de camada única.
