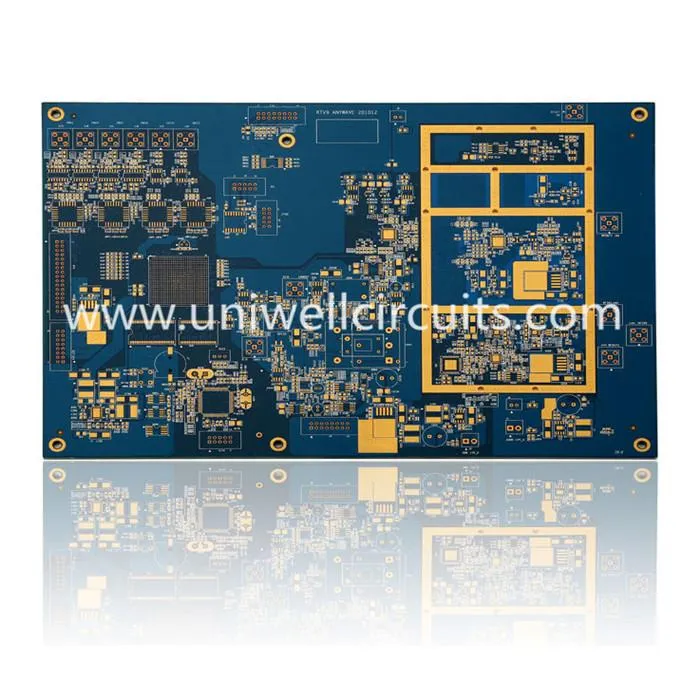

1. produção descrever
Especificação
Camada: 16
Espessura da placa: 1,60 mm
Tratamento de superfície: ouro de imersão.
Material: FR4 TG170.
Largura mínima da linha / distância da linha: 5 / 6.1mil
Se você não tiver certeza se sua operação em particular requer placas FR-5 high-TG ou como exatamente um TG PCI funciona para proteger seus circuitos sensíveis durante a implementação, ficaremos felizes em contar tudo o que você precisa saber. Leia para obter uma compreensão completa de como funciona um PCB de alta temperatura e o que ele pode fazer por você. Quando estiver satisfeito com o facto de as placas FR-4 high-TG serem perfeitas para si, a Uniwell terá todo o prazer em ajudá-lo a resolver este problema. Não hesite em contactar-nos.
Perfil 2.Company
Os circuitos da Uniwell foram encontrados em 2007 e temos duas fábricas modernas em Shenzhen e Jiangmen, com equipamentos de produção avançados e 600 funcionários no total. Shenzhen fábrica especializada em design, desenvolvimento, fabricação e vendas de alta precisão dupla face & multilayer PCBs (Placa de Circuito Impresso) com foco em rápida turno, protótipo, volumes de médio e grande porte, Jiangmen fábrica para pequenos volumes de produção em massa média. As instalações combinadas de Jiangmen e Shenzhen provaram atender todos os requisitos de todos os nossos clientes, desde o protótipo até a produção em massa. Você pode saber mais sobre a Uniwell a partir do vídeo anexado. Oferecemos produtos confiáveis e serviços profissionais, esperamos ser seu parceiro de longo prazo na China.
Capacidade da fabricação 3.Factory
Fábrica de Shenzhen
Material | FR4, CEM-3, núcleo de metal, |
Livre de halogênio, Rogers, PTFE | |
Max. Tamanho da placa de acabamento | 1500X610 mm |
Min. Espessura da placa | 0,20 mm |
Max. Espessura da placa | 8,0 mm |
Enterrado / Blind Via (não cruzado) | 0,1 mm |
Ração do Aspecto | 16:01 |
Min. Tamanho de perfuração (mecânica) | 0,20 mm |
Tolerância PTH / Pressing fit hole / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Contagem de Camadas | 40 |
Max. cobre (interno / externo) | 6 oz / 10 oz |
Tolerância à perfuração | +/- 2mil |
Registro de camada para camada | +/- 3mil |
Min. largura da linha / espaço | 2,5 / 2,5mil |
Passo BGA | 8mil |
Tratamento da superfície | HASL, HASL sem chumbo, |
ENIG, prata de imersão / estanho, OSP |
Fábrica de Jiangmen
Material | FR4 (normal ou alta TG ou livre de halogênio) |
Base CEM-3 Al | |
Max. Tamanho da placa de acabamento | 540x620 mm |
Min. Espessura da placa | 0,20 mm |
Max. Espessura da placa | 8,0 mm |
Enterrado / Blind Via (não cruzado) | 0,2 mm |
Ração do Aspecto | 12:01 |
Min. Tamanho de perfuração (mecânica) | 0,20 mm |
Tolerância PTH / Pressing fit hole / NPTH | +/- 0,0762 mm e +/- 0,05 mm e +/- 0,05 mm |
Max. Contagem de Camadas | 12 |
Max. espessura de cobre | Camada interna de 3 OZ / camada exterior 4OZ |
Tolerância de broca alvo | +/- 2mil |
Registro de camada para camada | +/- 3mil |
Min. largura da linha / espaço | 4 / 4mil |
Passo BGA | 10mil |
Tratamento da superfície | HASL, HASL sem chumbo, |
ENIG (+ G / F), prata de imersão / estanho OSP, máscara Peelable, pasta de carbono |
4. embalagem e transporte
Embalagem:
Caixa de Embalagem Externa de Embalagem de Vácuo Interno
