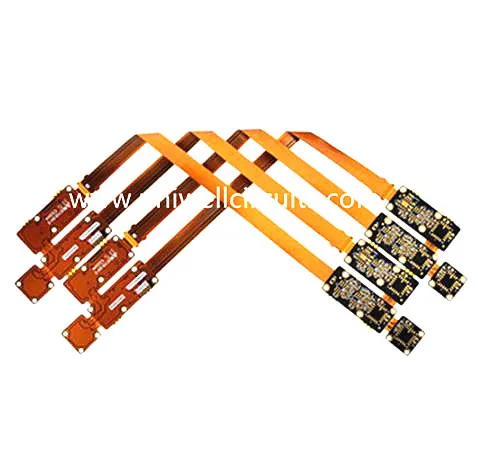

Placas de circuito impresso flexíveis LED flexíveis
1. descrição do produto
Especificação
Parâmetros básicos: estrutura do material: adesivo frente e verso + filme de capa amarela de baixa perda + (cobre de linha + cola + material de base de poliimida dielétrica de alta frequência + cola + linha de cobre) + filme de capa amarela de baixa perda.
Resistência: livre para dobrar e torcer.
Macho: +/- 0,03 mm
Espessura: 0,15 mm
Reforço: reforço positivo e negativo de chapa de aço de 0,15mm.
Processo de fabricação: revestimento de solda, plaqueamento, camada de cobertura, tipo revestido por película, blindagem do tipo solda por resistência.
Tratamento de superfície: ouro de imersão (1-2u).
Largura mínima da linha / distância da linha: 0,06 mm / 0,09 mm.
Esta placa é usada para montar LEDs para aplicações como isqueiros em bancadas de cozinha, iluminação externa do deck. Isso seria em uma forma de tira. Luzes de segurança em sistemas de transporte, por exemplo, aviões, trens e barcos, todos utilizam faixas flexíveis de LED para as rotas de saída de emergência.
Informação 2.Company
A Uniwell Circuits Co., Ltd foi fundada em 2007. Seu conceito original para Soluções One-Stop PCB foi projetado para fornecer um único fornecedor, independentemente dos requisitos de PCB. Esse conceito permanece tão válido hoje. Apesar das grandes mudanças na indústria de PCBs ao longo dos anos, a Uniwell ainda é capaz de oferecer todo o espectro de requisitos de PCBs.
3. Uma breve história da Uniwell
Tecnologia 4.Production
os serviços de PCB que oferecemos podem ser resumidos da seguinte forma:
protótipo
Material | FR4, CEM-3, núcleo de metal, |
Livre de halogênio, Rogers, PTFE | |
Max. Tamanho da placa de acabamento | 1500X610 mm |
Min. Espessura da placa | 0,20 mm |
Max. Espessura da placa | 8,0 mm |
Enterrado / Blind Via (não cruzado) | 0,1 mm |
Ração do Aspecto | 16:01 |
Min. Tamanho de perfuração (mecânica) | 0,20 mm |
Tolerância PTH / Pressing fit hole / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Contagem de Camadas | 40 |
Max. cobre (interno / externo) | 6 oz / 10 oz |
Tolerância à perfuração | +/- 2mil |
Registro de camada para camada | +/- 3mil |
Min. largura da linha / espaço | 2,5 / 2,5mil |
Passo BGA | 8mil |
Tratamento da superfície | HASL, HASL sem chumbo, |
ENIG, prata de imersão / estanho, OSP |
Produção em massa
Material | FR4 (normal ou alta TG ou livre de halogênio) |
Base CEM-3 Al | |
Max. Tamanho da placa de acabamento | 540x620 mm |
Min. Espessura da placa | 0,20 mm |
Max. Espessura da placa | 8,0 mm |
Enterrado / Blind Via (não cruzado) | 0,2 mm |
Ração do Aspecto | 12:01 |
Min. Tamanho de perfuração (mecânica) | 0,20 mm |
Tolerância PTH / Pressing fit hole / NPTH | +/- 0,0762 mm e +/- 0,05 mm e +/- 0,05 mm |
Max. Contagem de Camadas | 12 |
Max. espessura de cobre | Camada interna de 3 OZ / camada exterior 4OZ |
Tolerância de broca alvo | +/- 2mil |
Registro de camada para camada | +/- 3mil |
Min. largura da linha / espaço | 4 / 4mil |
Passo BGA | 10mil |
Tratamento da superfície | HASL, HASL sem chumbo, |
ENIG (+ G / F), prata de imersão / estanho OSP, máscara Peelable, pasta de carbono |
5. embalagem e transporte
embalagem: Vaccum & Carton
Serviço profissional: incluindo o projeto da lâmpada acabado e boa sugestão de produto de acordo com o mercado
Grátis: Express (DHL & Fedex & UPS & EMS & TNT etc); Frete / Carga;
