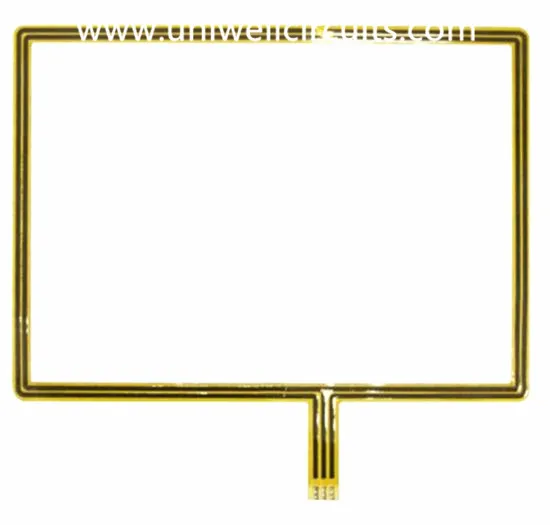

PCB flexível para alto-falante sem fio

Placa de circuito flexível para alto-falante sem fio

1. descrição do produto

Especificação
Camada: 2
Espessura: 0,20 mm
Material: material de rolamento adesivo de dupla face.
Espessura de cobre: 1 oz
Tratamento de superfície: ouro de imersão.
Largura mínima da linha / distância da linha: 0,1 mm / 0,2 mm.
Aplicação: alto-falante sem fio

As placas de circuito flexíveis reduzem o custo e o trabalho de montagem, pois podem eliminar conectores e a instalação e manutenção de juntas de solda para circuitos flexíveis também são mais convenientes e rentáveis.
Como circuitos flexíveis podem simplificar o design geral, há um risco reduzido de erros de fiação. Flex varia amplamente em complexidade e, portanto, pode ser usado para praticamente qualquer produto.
A Uniwell é uma das principais instalações de fabricação de placas de circuito impresso de protótipos. Como empresa, temos orgulho do nosso trabalho e convidamos você a nos visitar para uma revisão das suas necessidades de especialidade.

Informação 2.Company

Uniwell circuitos FPC especial em protótipos, volume pequeno e ordens de volume médio, flex e rígido negócio crescer rapidamente desde que estabeleceu. Atendemos nossos clientes com forte capacidade técnica de P & D, todos os tipos de produtos, capacidade de entrega estável e rápida. A Uniwell Circuits tem sido uma das empresas mais competitivas nos campos domésticos flexíveis e rígidos de alta classe.

3. Uma breve história da Uniwell

4. nossa capacidade de produção de FPC

Camadas: 20 (inclui 12 camadas)
Linha wideth / espaço (mil) no innerlayer: 3/3, 3.5 / 3.5
Proporção: 20: 1 (PTH); 1: 1 (vias cegas)
Min. diâmetro do furo de perfuração (mil): 6 (mecânico); 4 (laser)
Distância da perfuração ao condutor （mil） ： 6
Tolerância para controle de impedância (+/-): 10%

Tempo 5.Lead para ordens de produção

6.FAQ

P: Preciso usar um material FR4 com alta Tg (Tg = temperatura de transição vítrea) para solda sem chumbo?

Não necessariamente não. Existem muitos fatores a serem considerados, por exemplo, quantas camadas, a espessura da PCB e também uma boa compreensão do processo de montagem (número de ciclos de soldagem, tempo acima de 260 graus, etc.). Algumas pesquisas mostraram que um material com valor de Tg “padrão” apresentou desempenho melhor do que alguns materiais com um valor Tg maior. Observe que, mesmo com a solda “com chumbo”, o valor de Tg é excedido.
O que é mais importante é como o material se comporta em temperaturas acima do valor de Tg (após Tg), portanto, conhecer os perfis de temperatura a que a placa será submetida ajudará você a avaliar as características de desempenho necessárias.

P: Quais são as características do material a serem procuradas ao selecionar o material?

Os principais que consideraríamos primeiro incluem: CTE
Uma medida de quanto o material se expande quando aquecido. Crítico no eixo Z - tipicamente acima de Tg e a expansão é maior. Se o CTE for insuficiente, então falhas podem ocorrer durante a montagem, à medida que o material se expande rapidamente acima de Tg.

Imagem à esquerda: Barrel crack / broken hole Imagem à direita: Terra levantada
Os materiais podem ter a mesma Tg, mas CTEs diferentes - CTEs mais baixos são melhores. Igualmente, alguns materiais podem ter valores mais altos de Tg, mas também têm um PIC (TTE) maior (pior).

TEMPERATURA DE TRANSIÇÃO DE TIG / VIDRO
O valor de Tg é a temperatura na qual o material muda de um material semelhante a vidro razoavelmente rígido para um material semelhante a plástico mais elástico e dobrável. Importante como acima de Tg, as propriedades dos materiais serão alteradas.

Td / TEMPERATURA DE DECOMPOSIÇÃO
Esta é uma medida da degradação do material. O método de análise mede quando 5% do material é perdido por peso - o ponto no qual a confiabilidade é comprometida e a delaminação pode ocorrer.
Maior confiabilidade PCB exigirá Td ≥ 340 ℃

T260 / T288 / TIME PARA DELIMINAÇÃO
Este é o método para determinar o tempo em que a espessura da PCB é irreversivelmente alterada a uma temperatura predefinida (260 ou 288, neste caso) - ou seja, quando o material se expande a um tal grau que delamina.

P: Preciso usar um material FR4 com o Td mais alto (Td = temperatura de decomposição) para solda sem chumbo?

Um valor Td maior é preferível, especialmente se a placa for tecnicamente complexa e exposta a várias soldas refundidas, mas isso pode levar a custos mais altos. Conhecer seu processo de montagem pode ajudar a fazer as escolhas certas.
