Uniwell Circuits PCB flexível com tinta de carbono

Uniwell Circuits PCB flexível com tinta de carbono

PCB flexível com tinta de carbono 1.product descreve a especificação: PCB flexível de Shenzhen com tinta de carbono usada, display LCD FPC, PCB flexível com tinta de carbono, encontre detalhes completos sobre PCB flexível de Shenzhen com tinta de carbono usada para teclado, 5425n FPC do fornecedor ou fabricante FPC, FPC...
Enviar inquérito

Shenzhen Uniwell Circuits Co., Ltd. é um dos principais fabricantes e fornecedores de PCB flexível Uniwell Circuits com tinta de carbono na China, também oferece suporte a serviços personalizados com preço baixo. Se você vai comprar PCB flexível de circuitos Uniwell de alta qualidade com tinta de carbono, bem-vindo para obter uma cotação de nossa fábrica.

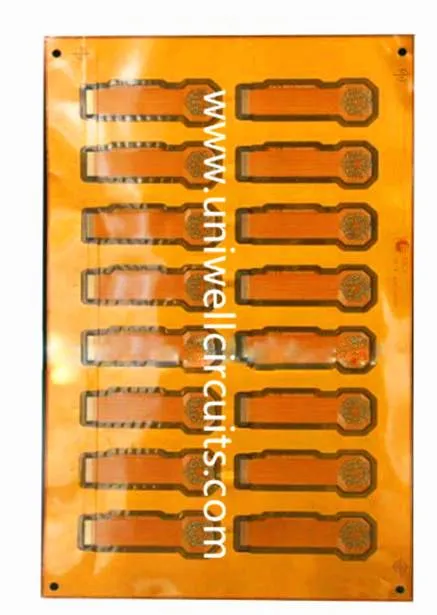

A placa de circuito impresso flexível para processo de tinta de carbono, feita de substrato flexível de poliimida combinada com tinta condutora à base de carbono, é um produto de circuito flexível que equilibra baixo custo e alta confiabilidade.

product-1-1

Parâmetros do processo de produção do produto

Camadas:

20 camadas (12 camadas flexíveis)

Largura/espaço da linha (mil) na camada interna:

3/3, 3.5/3.5

Proporção:

20:1(PTH); 1:1 (vias cegas)

Min. diâmetro do furo de perfuração (mil):

6(mecânico); 4 (laser)

Distância da perfuração ao condutor (mil):

6

Tolerância para controle de impedância (+/-):

10%



Recursos principais



Alta confiabilidade de flexão: pode ser dobrado, enrolado e organizado livremente em três dimensões. Ele passou em mais de 100.000 testes de flexão dinâmica e possui uma faixa de resistência à temperatura de -55 graus a 125 graus, adequada para requisitos complexos de montagem espacial.
Excelente vantagem de custo: O custo do material da tinta de carbono é de apenas 1/10 ~ 1/5 da pasta de prata, sem a necessidade de processos complexos de gravação e galvanoplastia, reduzindo significativamente os custos de produção.
Desempenho estável e durável: A camada condutora de carbono tem excelente resistência à oxidação e arranhões e não é facilmente oxidada ou descolorida após uso prolongado. Após 500.000 prensagens, o desvio de resistência é de apenas cerca de 10%.
Fiação flexível e compacta: A seção transversal do condutor é plana, permitindo a fiação espacial tridimensional X/Y/Z, ajudando a reduzir o volume do equipamento em cerca de 40% e o peso em 30%, e adaptando-se às necessidades de produtos miniaturizados de alta densidade.

Cenários aplicáveis



No campo da eletrônica de consumo, produtos de baixa tensão e baixa corrente, como interruptores de filme, contatos de controle remoto, calculadoras, termômetros, etc., substituem os contatos metálicos tradicionais para reduzir custos.
No campo da eletrônica automotiva, componentes como painéis de controle de janelas, botões de painel e controladores de assento são adequados para uso em ambientes antivibração e resistentes à temperatura.
Campo de equipamentos médicos: ferramentas de diagnóstico descartáveis, painéis de operação de equipamentos, instrumentos de monitoramento portáteis, balanceamento de requisitos de leveza e alta confiabilidade.
No campo da detecção flexível: sensores de sinal fisiológico vestíveis, medidores de tensão, pele eletrônica, utilizando o efeito de resistência à pressão da tinta de carbono para alcançar a função de aquisição de sinal.
