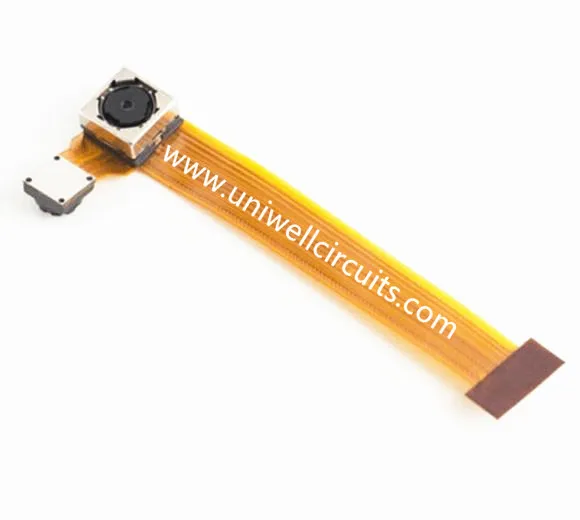

1 camada flexível PCB para controle de sensor
1. descrição do produto
Especificação
Nome: 1 camada flexível PCB para controle de sensor
camadas: 1
Espessura: 0,12 mm
Material: material eletrolítico livre de cola de dupla face.
Espessura de cobre: 1/2 OZ
Tratamento de superfície: 1 imersão em microinch.
Largura mínima da linha / distância da linha: 0,15 mm / 0,075 mm.
Espessura de reforço FR4: 0,3 mm.
Aplicação: controle de sensor
Com anos de experiência em fabricação de placas de circuito impresso (PCB) e montagem de PCBs, juntamente com excelente qualidade, serviços avançados e preços competitivos, a Uniwell conquistou a confiança e o apoio de vários clientes. Esta placa flexível é um OEM FPC de dupla face, material PI, espessura da placa de 0,2 mm, cobre 1OZ, overlayer laranja, OSP.
Entre em contato conosco hoje para saber mais sobre nossos recursos de produção de ponta que atendem aos mais rigorosos padrões e especificações de IPC. Ou preencha o formulário de cotação do PCB para obter uma estimativa gratuita.
Aplicações 2.FPCB
Os FPCBs são amplamente utilizados na comunicação, rede, produtos digitais, controle industrial, assistência médica, aeronáutica e astronáutica, defesa e campos militares, etc.
capacidades de produção e prazo de entrega
Abaixo estão as especificações líderes de mercado para essas complexas placas flexíveis flexíveis e rígidas - que pouquíssimos fabricantes de PCB flexíveis no mundo podem produzir com nossos preços agressivos e prazos de entrega
capacidades de produção:
A Uniwell Circuits possui design interno, prototipagem e capacidade de fabricação para levar suas placas de circuito impresso do conceito à produção. Nosso pessoal altamente experiente trabalha com seus desafios e cria produtos que satisfazem suas necessidades tecnológicas.
Camadas: 20 (inclua 12 camadas
Linha wideth / espaço (mil) no innerlayer: 3/3, 3.5 / 3.5
Proporção: 20: 1 (PTH); 1: 1 (vias cegas)
Min. diâmetro do furo de perfuração (mil): 6 (mecânico); 4 (laser)
Distância da perfuração ao condutor （mil） ： 6
Tolerância para controle de impedância (+/-): 10%
L eadtime:
Aqui nos circuitos da Uniwell, oferecemos serviços flexíveis de fabricação de placas de circuito impresso de alta qualidade, com giro rápido. Como fornecedores de PCIs altamente especializados, fornecemos a você a especialização necessária para um tempo de resposta rápido que respeite os prazos de entrega vitais.
Unid | Placa Flex & Rigid | Placa Flex | |||
Estrutura normal | Estrutura multicamadas | Estrutura especial | Estrutura do IDH | Estrutura normal | |
Prazo de entrega (dias) | 6 | 8 | 10 | 12 | 3-6 |
4. embalagem e entrega
Pacote:
Embalagem a vácuo com bolha vermelha / branca antiestática.
Entrega
Se a entrega do conjunto PCB ou PCB é muito urgente, você pode optar por enviar por oficiais DHL, FedEx ou UPS etc.
Se não é tão urgente, podemos enviar por despachante, mais tempo, mas você pode economizar algum dinheiro.
