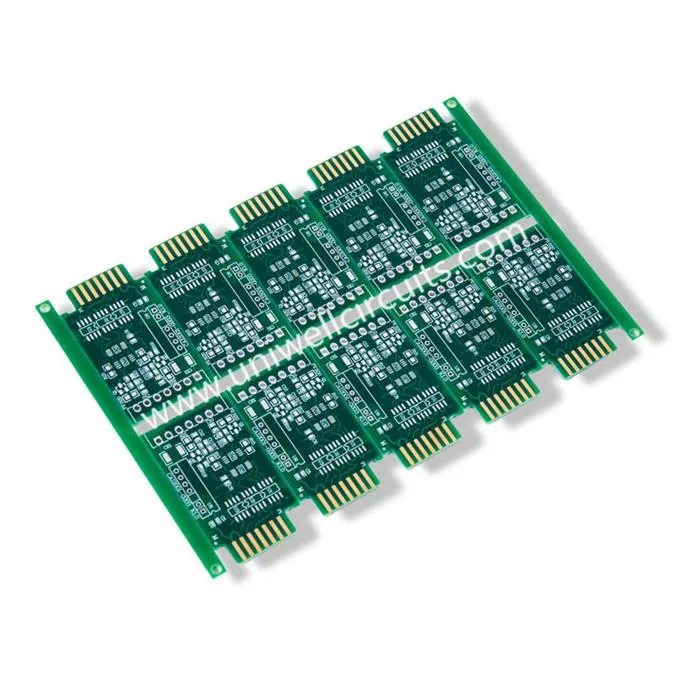

1. descrição do produto
Especificação
Camada: 4
Espessura da placa: 1,60 mm
Tratamento de superfície: HAL sem chumbo.
Material: FR4
Min largura da linha / distância da linha: 4.5 / 4.25mil
Buraco mínimo: 0.25mm
Controle especial: controle de impedância
Os produtos que a Uniwell oferece são todos certificados ISO9001, ISO14001, TS16949 e UL.
Informação 2.Company
Uniwell Circuits Co., Ltd, foi fundada em Shenzhen, China em abril de 2007. Uniwell Circuits é uma empresa de alta tecnologia especializada em design, desenvolvimento, fabricação e vendas de alta precisão dupla face & multilayer PCBs (placa de circuito impresso) com foco em turnos rápidos, protótipo, volumes médio e grande. Atualmente, nossa empresa tem duas fábricas modernas que aderem às disciplinas avançadas de gerenciamento.
A Uniwell Circuits é um dos fornecedores mais competitivos para a produção de placas de circuito impresso high-end nos mercados locais e domésticos da China e está buscando um roteiro tecnológico voltado para negócios de circuito impresso de ponta em todo o mundo. A fábrica de Shenzhen é uma instalação de tecnologia totalmente nova e de alta tecnologia, focada principalmente em produção de volume rápido, protótipo e pequeno volume. A fim de satisfazer as crescentes demandas do mercado, nós construímos uma nova fábrica em outubro de 2010, que deu o nome de Jiangmen Factory, localizada na cidade de Jianghai Jiangmen District, especialmente projetada para pequenos e médios volumes de produção em massa. As instalações combinadas de Jiangmen e Shenzhen provaram atender todos os requisitos de todos os nossos clientes, desde o protótipo até a produção em massa.
A nova fábrica tem dois novos prédios industriais com cerca de 15.000 metros quadrados e novos equipamentos automatizados de Israel, Japão, Alemanha e Taiwan. A produção da fábrica de Jiangmen para 2-10 camadas é de até 300.000 pés quadrados por mês. A fundação da fábrica de Jiangmen aumenta nossa capacidade de fornecer PCBs de alta qualidade no mercado interno e mundial.
Marco 3.Company
Capacidade 4.Production
Material | FR4, CEM-3, núcleo de metal, |
Livre de halogênio, Rogers, PTFE | |
Max. Tamanho da placa de acabamento | 1500X610 mm |
Min. Espessura da placa | 0,20 mm |
Max. Espessura da placa | 8,0 mm |
Enterrado / Blind Via (não cruzado) | 0,1 mm |
Ração do Aspecto | 16:01 |
Min. Tamanho de perfuração (mecânica) | 0,20 mm |
Tolerância PTH / Pressing fit hole / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Contagem de Camadas | 40 |
Max. cobre (interno / externo) | 6 oz / 10 oz |
Tolerância à perfuração | +/- 2mil |
Registro de camada para camada | +/- 3mil |
Min. largura da linha / espaço | 2,5 / 2,5mil |
Passo BGA | 8mil |
Tratamento da superfície | HASL, HASL sem chumbo, |
ENIG, prata de imersão / estanho, OSP |
5. embalagem e transporte
1) Embalagem
Nós empacotamos os produtos dependem de sua exigência imagem abaixo é a nossa embalagem comum.
2) envio
