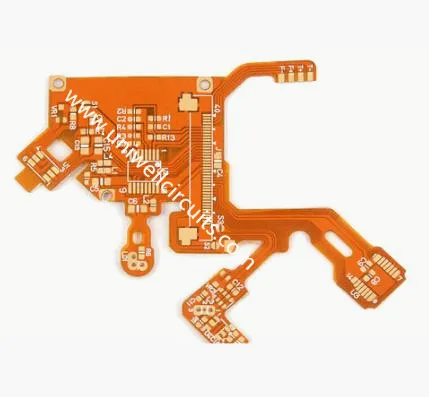

Placa de circuito flex do conector do ENIG LCD
1. descrição do produto
Parâmetros básicos:
Categoria de produto: placa macia multi-camada
Estrutura do material: adesivo frente e verso + filme de cobertura amarelo de baixa perda + (cobre de linha + cola + material de base de poliimida de alta frequência média + cola + linha de cobre) + filme de cobertura amarelo de baixa perda
Resistência: flexão livre e enrolamento
Macho: +/- 0,03 mm
Espessura: 0,15 mm
Reforço: frente e verso reforço de chapa de aço de 0,15 mm
Processo de fabricação: revestimento de solda, chapeamento do plugue, cobrindo camada, tipo coberto de filme, resistência - tipo de soldagem escudo de torção
Tratamento de superfície: ENIG (1 a 2 micropolegadas)
Largura mínima da linha / espaçamento entre linhas: 0,06 mm / 0,09 mm
Aplicação: Componentes do Conector
ShenZhen OEM, fábrica fabricante flex placa de circuito pcb personalizado feito, UL ROHS flex pcb tomada, fabricante de tomada PCB flex nu, placa de pcb flexível OEM fazer design, cabo flex do conector fpc, fornecedor de alta precisão Shenzhen impressa fpc flex fazer pcb flexível ..
Capacidade de produção 2.FPC
Nós podemos produzir todos os tipos de PCB Flex e obter 100% de satisfação de nossos clientes!
Camadas: 20 (inclui 12 camadas)
Linha wideth / espaço (mil) no innerlayer: 3/3, 3.5 / 3.5
Proporção: 20: 1 (PTH); 1: 1 (vias cegas)
Min. diâmetro do furo de perfuração (mil): 6 (mecânico); 4 (laser)
Distância da perfuração ao condutor （mil） ： 6
Tolerância para controle de impedância (+/-): 10%
Vantagem 3.Uniwell
• resposta rápida e entrega
• Mais barato enquanto boa qualidade
• pequenas quantidades
• capacidade de fabricação certificada
Aplicação 4.FPC:
1) Monitor, PC notebook e Tablet PC, tela plana
2) impressora, scanner, máquina de fax, copiadora
3) Robô, Industrial, Projetor, Handy terminal, Divertimento
4) eletrônica do carro
5) equipamento AV, equipamentos médicos, instrumento de medição digital.
5. Equipamento do FPC
