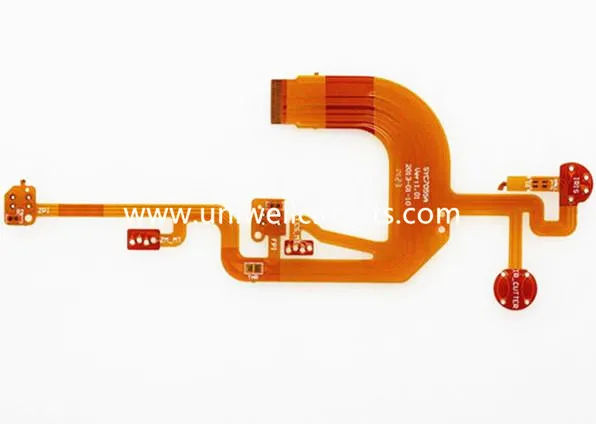

PCB do Flex do Scanner OSP
1. descrição do produto
Especificação
camada: 1
Espessura: 0,13 mm
Material: 1OZ tem material adesivo
Espessura de cobre: 1 oz
Tratamento de superfície: chapeamento de ouro
Largura mínima da linha / espaçamento entre linhas: 0,1 mm / 0,095 mm
Espessura de reforço FR4: 0.5mm
Scanner, use tecnologia optoeletrônica e processamento digital para converter informações gráficas ou de imagem em sinais digitais de uma maneira de varredura. A razão pela qual ele pode ser executado é o FPC de alta qualidade. Os scanners da Uniwell abrangem muitos arquivos, escritórios, hospitais, ensino e assim por diante. Porque os produtos FPC são de alta qualidade, longa vida. Nossa empresa ganha boa reputação.
Folha da tecnologia 2.FPC:
Camadas: 20 (inclua 12 camadas
Linha wideth / espaço (mil) no innerlayer: 3/3, 3.5 / 3.5
Proporção: 20: 1 (PTH); 1: 1 (vias cegas)
Min. diâmetro do furo de perfuração (mil): 6 (mecânico); 4 (laser)
Distância da perfuração ao condutor （mil） ： 6
Tolerância para controle de impedância (+/-): 10%
Aplicação 3.FPC
FPC é visto principalmente em produtos eletrônicos, como telefone celular, computador, laptop, impressora, scanner, fax, copiadora, DVD, câmera digital, notebook, Tablet PC. Durante anos de produção, a Uniwell já conquistou grande sucesso entre os fornecedores de FPC.
Conhecimento 4.Little --- técnica de desmontagem de componentes do floco no PWB
Técnica de desmontagem de componentes de floco em PCB
Os componentes da folha na placa de circuito impresso (PCB) são novos micro componentes sem chumbo ou chumbo curto. Eles são montados diretamente na placa de circuito impresso e são dispositivos especiais para tecnologia de montagem de superfície.Os componentes de floco têm as vantagens de tamanho pequeno, peso leve, alta densidade de instalação, alta confiabilidade, forte resistência à vibração, boa característica de alta frequência, forte capacidade de interferência e assim por diante.At presente, tem sido amplamente utilizado em equipamentos de informática, equipamentos de comunicação móvel, máquina integrada de vídeo, TV a cores de alta freqüência cabeça VCD e outros produtos, o desenvolvimento rápido.
Os componentes de floco comumente usados são:
(1) resistor de flocos
(2) capacitor de chips
(3) indutor folha
(4) diodo do chip
Triodo de floco
(6) Circuito integrado pequeno da microplaqueta etc.
Estes componentes escamosos são muito pequenos em tamanho, medo de calor e toque, e alguns pés de chumbo são muitos para desmontar, o que traz grandes dificuldades para a manutenção. Portanto, o método de desmontagem científica é muito importante.
Método da rede do cobre da absorção 1.Tin
A malha de cobre absorvente de estanho é tecida em malha fina de cobre também pode ser usada como fio de blindagem metálica de cabo ou fio macio. Quando estiver usando, o arame é coberto em vários pinos, revestidos com álcool de colofónia, aquecidos com ferro de solda, e puxado por fio, e a solda em cada pé é absorvida pelo fio.Corte o fio ligado à solda e repita várias vezes, reduzindo gradualmente a quantidade de solda no pino até que o pino é separado do placa impressa.
Método de limpeza de derretimento 2.Tin
Quando o elemento multipod é aquecido por ferro de solda antiestático, solda pode ser limpo com escova de dentes ou óleo, pincel e assim por diante, e os componentes podem ser removidos rapidamente.Após a remoção de componentes, PCB deve ser limpo a tempo de evitar curto-circuito de outras partes causadas pelo estanho residual.
Método 3.Lead puxando
Este método é adequado para desmontar circuitos integrados de cavacos. Com um fio de verniz de espessura apropriada e uma certa resistência, perfurando a abertura interna do pino do circuito integrado, uma extremidade do fio esmaltado é fixada em uma posição adequada, a outra a extremidade é segurada à mão, e quando a solda se dissolve, puxe a junção de solda "cortada" do fio do esmalte, o pino do circuito integrado e a separação impressa da placa.
Método 4.Dismounting para o dispositivo sugando de estanho
Absorventes de estanho têm absorvedores de estanho comuns e ferro de solda de estanho de dois tipos. Quando o absorvedor de estanho comum é usado, a haste do pistão do absorvente de estanho é pressionada para baixo. Quando a junta de solda da peça desmontada é derretida pelo ferro de solda elétrica, o bocal de sucção do absorvente de estanho é pressionado contra o ponto de fusão e o botão de liberação do absorvente de estanho é pressionado, e o estanho fundido é sugado enquanto o pistão haste do absorvedor de estanho está saltando para trás.Repetiu várias vezes, pode ser separado do PCB.Tin ferro de solda é uma ferramenta especial de absorção de estanho que monta o absorvedor de estanho comum e o ferro de solda elétrica, e seu uso é o mesmo que o de o absorvente de lata ordinário.A atenção deve ser pagada ao antiestático durante o aquecimento local, o poder do ferro de solda e o tamanho da cabeça de ferro devem ser apropriados.
