Placa de circuito de máscara de solda preta fosca
1. descrição do produto
Especificação:
Camada: 2
Espessura da placa: 1,6 mm
Tratamento de superfície: LF HASL.
Material: FR4
Largura mínima da linha / distância da linha: 10 / 10mil
Buraco mínimo: 0.81mm
Estes tipos de placas de circuito são amplamente aplicados em comunicação, rede, produtos digitais, controle industrial, assistência médica, aeronáutica e astronáutica, defesa e campos militares, também.Uniwell fornece máscara de solda verde / azul / vermelho / preto / amarelo / branco para livre .
Informação 2.Company

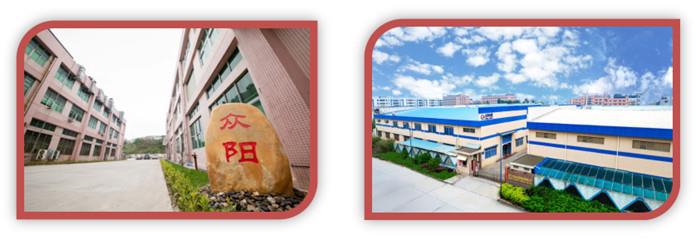

Uniwell Circuits Co., Ltd, foi fundada em Shenzhen, China em abril de 2007. Uniwell Circuits é uma empresa de alta tecnologia especializada em design, desenvolvimento, fabricação e vendas de alta precisão dupla face & multilayer PCBs (placa de circuito impresso) com foco em turnos rápidos, protótipo, volumes médio e grande. Com novos equipamentos e área de produção total superior a 10.000 m², a Uniwell Circuits é capaz de produzir 100.000 pés quadrados de PCBs de 2-32 camadas e entregar mais de 5.000 variedades por mês. Nós podemos produzir giros rápidos para atender a entrega de 24 horas para PCBs frente e verso, 48 horas para 4 a 8 camadas e 120 horas para PCBs com 10 ou mais camadas. A fim de satisfazer as crescentes demandas do mercado, nós construímos uma nova fábrica em outubro de 2010, que deu o nome de Jiangmen Factory, localizada na cidade de Jianghai Jiangmen District, especialmente projetada para pequenos e médios volumes de produção em massa. As instalações combinadas de Jiangmen e Shenzhen provaram atender todos os requisitos de todos os nossos clientes, desde o protótipo até a produção em massa.
3. qual a cor que você vai escolher
Ao selecionar os parâmetros para as suas placas impressas, uma das opções que você obtém é uma opção de cores para a máscara de solda.
Juntamente com o verde tradicional, há outros, como vermelho, azul, amarelo, branco e preto disponíveis e, por vezes, sem nenhum custo extra. Mas qual você deve escolher? Existem vantagens ou desvantagens em escolher algo diferente do padrão verde? Essa é a pergunta que espero responder neste breve resumo da minha experiência.
Desde que eu tenho agora várias placas impressas usando cada cor de máscara de solda disponível eu vou passar por cada um com uma visão geral do bem e do mal.
Verde
Verde padrão de pântano com serigrafia branca. Chato eh? Talvez sim, mas o verde é provavelmente a melhor de todas as cores disponíveis em termos práticos. O contraste entre traços, planos e espaço vago é alto para que você possa inspecionar suas pranchas facilmente a olho nu para verificar se há defeitos de fabricação. O silkscreen branco contrasta bem com a máscara de solda e resíduo de fluxo limpa bem deixando uma placa de aparência profissional.
Não seja tão rápido em descartar o verde como sua escolha de cor, porque se o seu roteamento é uma obra de arte, então o verde pode ser a melhor cor para exibi-lo.
Vermelho
Eu gosto de vermelho, é ousado e parece profissional. O contraste entre traços, planos e espaço vazio é bom, mas notavelmente menor do que em um tabuleiro verde. Inspeção de traços finos na placa para defeitos é melhor feita com alguma forma de ampliação. Silkscreen destaca-se bem contra o fundo vermelho e resíduos de fluxo limpar bem, assim como em uma placa verde.
O vermelho pode parecer ousado e atraente, embora não seja exatamente único, já que todo mundo está fazendo isso nos dias de hoje. Se você quer que seu belo roteiro seja a estrela do show, então o verde ainda é a melhor aposta.
Azul
Azul não limpa tão bem quanto vermelho e verde. Como uma cor escura é propenso a mostrar a sujeira e se você não for cuidadoso, em seguida, manchas de fluxo podem ser teimosos para remover.
O azul pode ser uma boa escolha se você não se incomodar em exibir os traços na sua placa ou precisar combinar as cores com o design do escudo do Arduino em relação a um host do Arduino.
Preto
Eu não sei o que é sobre o preto brilhante que me faz continuar voltando e escolhendo? O contraste entre traços, planos e espaço vazio é praticamente inexistente. A inspeção da prancha não requer apenas uma ampliação poderosa, mas você também precisa inclinar uma luz para que ela crie uma sombra onde os traços se elevem ligeiramente acima da placa. Um pesadelo total para inspecionar.
Pelo menos a serigrafia contrasta bem; na verdade, a serigrafia e as almofadas são praticamente tudo que você pode ver na placa sem ótica e iluminação para ajudá-lo. No momento da redação, apenas o preto brilhante está disponível. O preto fosco extremamente legal ainda está disponível nos serviços de prototipagem.
Outro perigo com o preto é a maneira que absorve calor durante o refluxo. Você tem que reduzir o seu perfil ou certificar-se de que o seu sensor de temperatura está realmente colocado na própria placa. A serigrafia também é propensa a ficar marrom claro durante o refluxo, presumivelmente porque a placa sob ela recebe tanto calor.
A limpeza é muito difícil mesmo. Não é que as manchas de fluxo sejam mais difíceis de remover; é que se você inclinar o quadro para a luz para ver o seu trajeto, também verá onde estavam todas as manchas!
No lado positivo, e provavelmente a razão pela qual eu continuo voltando ao preto é que realmente é a melhor cor para montar um LCD contra. Ninguém vai passar pela sua tela em detalhes que distraem quando a cor de fundo é preta.
Black é difícil de amar e você realmente tem que querer ignorar todas as desvantagens. Eu gostaria de dizer que arranhei minha coceira de máscara de solda preta, mas ela parece tão boa quanto um fundo de tela.
Branco
Ok, vou sair logo e dizer isso; você tem que ser louco para querer a opção gloss white white mask. Não há realmente nada de bom nisso. Minha desculpa é que eu sabia que este fórum nunca seria a versão final, então eu pensei em selecionar o branco para que pudesse vê-lo, sabendo muito bem que eu estaria reclamando sobre isso mais tarde.
Se você acha que a máscara de solda preta dificulta o seu roteamento, então você não viu o branco. O contraste é o menor de todas as cores da máscara de solda e até mesmo a inclinação para a luz não mostra corretamente os traços. Meu microscópio tem uma luz de palco de 45 ° e mesmo sob os rastros são quase invisíveis.
A limpeza é tão difícil quanto você esperaria. Se você conseguir eliminar todos os resíduos, então a placa pode ficar bem bonita, mas ela é branca, então você realmente precisa obter todos os pontos para que ela pareça boa.
Eu acho que a aparência geral de uma placa construída é bastante estranha. Como os traços são invisíveis, seus componentes parecem estar flutuando em um mar de branco. Não está certo. Talvez se o seu tabuleiro for tão denso que a área do componente supere a área branca, então você pode retirá-lo. Eu permaneço para ser convencido.
No lado positivo, a serigrafia preta contrasta tanto quanto você esperaria que o preto sobre o branco fizesse, de modo que qualquer arte que você tenha na camada de serigrafia se destacará muito bem.
O BeagleBone é provavelmente o produto profissional mais conhecido com um PCB branco e, embora não pareça terrível, acho que teria sido melhor em uma cor diferente; talvez o azul tivesse ficado melhor com todo aquele preto e prata ali para ajustá-lo bem.
Amarelo
Por que ninguém escolhe amarelo? Não é nada mal mesmo. OK sim, é um pouco de um tom escuro de amarelo e eu tentei ajustar as cores da fotografia para mostrá-lo corretamente, mas a menos que seu monitor seja calibrado como o meu é, então ele não vai mostrar corretamente, eu estou com medo. Pegue minha palavra, é meio sombria e desaturated.
O contraste entre planos, traços e espaços é muito alto. Na verdade, é tão alto quanto verde, por isso, se você tem um belo roteiro para mostrar (e seu PCB deve ser uma obra de arte), então amarelo escuro pode ser a escolha certa para você.
A única desvantagem é que a serigrafia branca não contrasta bem com a placa. Não é tão ruim se você não está produzindo algo com muitas instruções de usuário nos rótulos ou você não gosta de trabalhos artísticos extravagantes na camada de silkscreen. Eu gostaria de ver uma opção para silkscreen preto com esta máscara de solda, acho que funcionaria melhor para muitos projetos.
Descobri que o amarelo é uma brisa para limpar, não é mais difícil do que o verde ou o vermelho, e quaisquer resíduos leves que permanecem não se destacam.
Em resumo, estou surpreso que o amarelo não seja uma opção escolhida por mais pessoas. Eu posso estar difamando-a injustamente, referindo-me a ela como "obscura". Talvez o amarelo "escuro" seja mais apropriado.
Espero que isso possa ajudar você.
