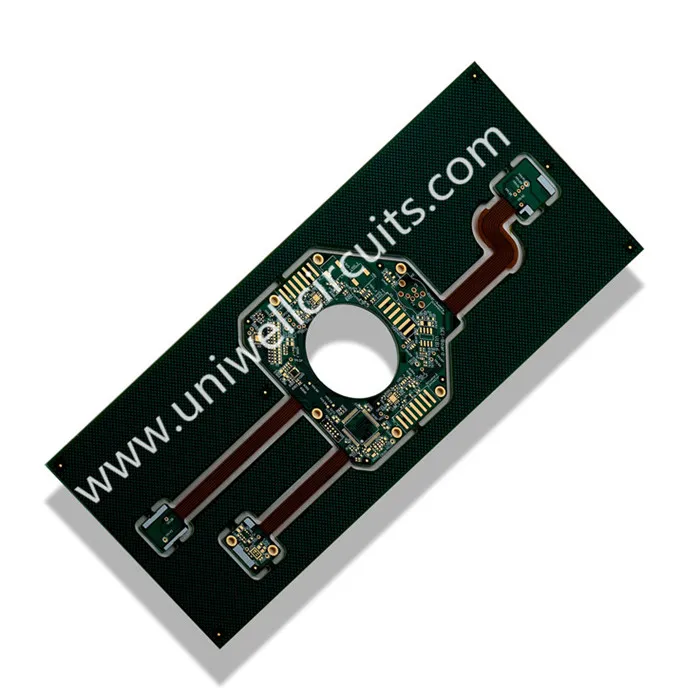

Placa de circuito rígida flexível industrial do controle automatizado
1. descrição do produto
Especificação:
Placa rígida de flexão de 3 camadas
Largura / espaço da linha: 5 / 5mil
SMT: 9,8mil
Ponte de solda: 4mil
Recursos 2.FPC e aplicação
1) recursos do FPC
movable, flexível, turnable
Cubage pequeno, peso leve
Excelente capacidade de eletricidade, propriedade dielétrica, resistência ao calor, capacidade de dissipação de calor
Instalação de interconexão 3D, maior confiabilidade e operacionalidade
Custo total menor
2) aplicação
Computador e comunicação
Equipamento médico
Automotivo
Defesa Aeroespacial e Nacional
Eletrônicos de consumo
Capacidade de produção 3.Rigid-flex Pcb
Camadas: 20 (inclui 12 camadas)
Largura / espaço da linha (mil) na camada interior: 3/3, 3.5 / 3.5
Proporção: 20: 1 (PTH); 1: 1 (vias cegas)
Min. diâmetro do furo de perfuração (mil): 6 (mecânico); 4 (laser)
Distância da perfuração ao condutor （mil） ： 6
Tolerância para controle de impedância (+/-): 10%
Tempo 4.Lead do FPC
Temos capacidade de oferecer serviço de viragem rápida, única e dupla camada, mais rápido em três dias flex dupla camada flexível e rígida, mais rápido em 4 dias.
O prazo de entrega abaixo para sua referência:
Unid | Placa Flex & Rigid | Placa Flex | |||
Estrutura normal | Estrutura multicamadas | Estrutura especial | Estrutura do IDH | Estrutura normal | |
Prazo de entrega (dias) | 6 | 8 | 10 | 12 | 3-6 |
5. embalagem e transporte
Embalagem:
1) Inner: embalagem a vácuo ou pacote anti-estático;
2) Exterior: caixa padrão da exportação;
3) pacote personalizado.
Remessa:
Para a pequena quantidade, nós enviamos via DHL, FedEx, TNT, UPS, etc Temos o grande desconto com eles; para a grande quantidade, transporte por via aérea ou marítima. Está de acordo com sua demanda.
