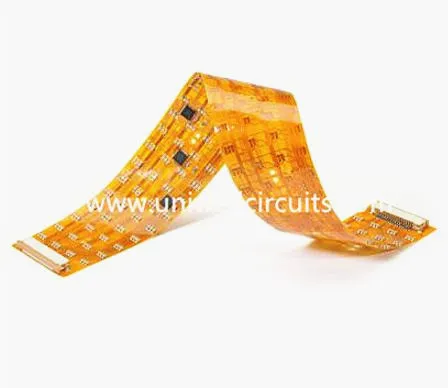

Placa de circuito flexível de instrumento médico
1. descrição do produto
Parâmetros básicos: estrutura do material: adesivo frente e verso + filme de capa amarela de baixa perda + (cobre de linha + cola + material de base de poliimida dielétrica de alta frequência + cola + linha de cobre) + filme de capa amarela de baixa perda.
Resistência: livre para dobrar e torcer.
Macho: +/- 0,03 mm
Espessura: 0,15 mm
Reforço: reforço positivo e negativo de chapa de aço de 0,15mm.
Processo de fabricação: revestimento de solda, plaqueamento, camada de cobertura, tipo revestido por película, blindagem do tipo solda por resistência.
Tratamento de superfície: ouro de imersão (1 ~ 2 U).
Largura mínima da linha / distância da linha: 0,06 mm / 0,09 mm.
Aplicação: instrumento Médico
Os circuitos da Uniwell são personalizados para muitos OEMs de primeira linha. Fabricado com confiabilidade confiável, nosso PCB flexível é construído para suportar os rigores das aplicações aeroespaciais, médicas e militares. Como um substituto de alta confiabilidade para conjuntos de chicotes de arame e fios, o PCB flexível fornece uma economia significativa sem redução no desempenho. Estamos esperando para ser seu parceiro de longo prazo na China.
Capacidade da manufatura dos circuitos 2.Flexible
Camadas: 20 (inclui 12 camadas)
Linha wideth / espaço (mil) no innerlayer: 3/3, 3.5 / 3.5
Proporção: 20: 1 (PTH); 1: 1 (vias cegas)
Min. diâmetro do furo de perfuração (mil): 6 (mecânico); 4 (laser)
Distância da perfuração ao condutor （mil） ： 6
Tolerância para controle de impedância (+/-): 10%
3. custo eficaz flex PCB
Quando se trata de nossos produtos flexíveis, oferecemos uma variedade de soluções e recursos de baixo custo que incluem PCB Flex de face única ou dupla para projetos de multicamadas mais altas com até 6 camadas. Desde a seleção da melhor configuração funcional até a escolha dos conectores ou componentes adequados, ajudá-lo-emos a atender ou exceder todos os requisitos de suas aplicações.
A Uniwell Circuits tem o prazer de enfrentar qualquer desafio de circuito flexível ou de placa de circuito impresso flexível que você traga, incluindo: automotivo, médico, telecom, industrial ou comercial ... só para citar alguns.
Se você tiver algum PCB Flex, entre em contato conosco e faça uma cotação agora mesmo.
Serviço 4.Test
• Inspeção ótica automatizada
• sistema de imagem por raios X
• Testes no circuito e funcionais
Cada produto será verificado com seriedade antes de ser enviado para você.
5. embalagem e transporte
Embalagem: Interno: sacos de plástico isentos de estática no exterior
Grátis: DHL, UPS, EMS, por navio ou pelo ar ou transporte ferroviário
