HASL Smart Headphones PCB flexível de dupla camada 1. descrição do produto Parâmetros básicos: Categoria de produto: placa macia multicamadas Estrutura do material: adesivo dupla face + filme de cobertura amarelo de baixa perda + (linha de cobre + cola + material base de poliimida média de alta frequência + cola + linha de cobre) +...
Enviar inquérito

Shenzhen Uniwell Circuits Co., Ltd. é um dos principais fabricantes e fornecedores de fones de ouvido inteligentes Uniwell Circuits HASL PCB flexível de camada dupla na China, também oferece suporte a serviços personalizados com preço baixo. Se você vai comprar PCB flexível de dupla camada de fones de ouvido inteligentes Uniwell Circuits HASL de alta qualidade, bem-vindo para obter uma cotação de nossa fábrica.

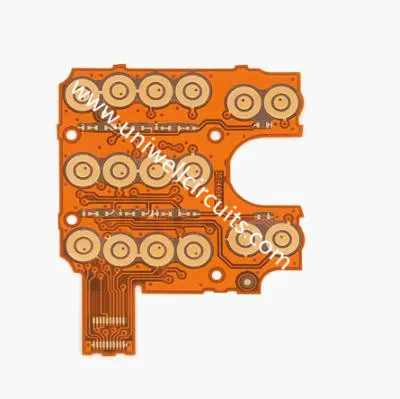

Este PCB flexível de camada dupla é uma placa de circuito flexível personalizada lançada pela Uniwell Circuits para dispositivos de áudio inteligentes. Ele adota o processo de tratamento de superfície de nivelamento de ar quente HASL e usa poliimida (PI) como substrato central. A estrutura geral é leve, fina e compacta, com vários conjuntos de contatos de botão e terminais de saída de sinal reservados, adequados para o espaço estreito de instalação dentro de fones de ouvido inteligentes.



Processo do Produto

Categoria de produto:

placa macia multicamadas

Estrutura material:

adesivo dupla face + filme de cobertura amarelo de baixa perda + (linha de cobre + cola + material base de poliimida média de alta frequência + cola + linha de cobre) + filme de cobertura amarelo de baixa perda

Resistência:

flexão e enrolamento livres

Macho:

+ / - 0.03 mm

Grossura:

0.15 mm

Reforço:

reforço frontal e traseiro em chapa de aço de 0,15 mm

Processo de fabricação:

revestimento de solda, banhado a plugue, camada de cobertura, tipo coberto por filme, resistência - tipo de solda blindagem torção

Tratamento de superfície:

1 a 2 micropolegadas de ouro submerso

Largura/espaçamento mínimo entre linhas:

0,06 mm/0,09 mm

Aplicativo:

Fones de ouvido inteligentes

Recursos principais



Confiabilidade do processo: Adotando o processo maduro de nivelamento de ar quente HASL, uma camada protetora uniforme à base de estanho é formada na superfície da almofada de solda para isolar o ar e a umidade e evitar a oxidação da superfície do cobre. A molhabilidade da soldagem é excelente e o custo pode ser reduzido em 30% -50% em comparação com outras soluções de tratamento de superfície, o que é adequado para as necessidades de produção em massa de eletrônicos de consumo.
Adaptabilidade flexível: A espessura geral é controlada dentro da faixa de 0,1-0,3 mm e pode ser dobrada livremente de acordo com a estrutura do fone de ouvido. Após 100.000 testes de flexão dinâmica, a faixa de resistência à temperatura cobre -55 graus a 125 graus, e não haverá quebra de linha devido à leve deformação durante o uso diário.
Fiação de alta densidade: A largura/espaçamento mínimo da linha pode chegar a 3/3mil, integrando vários conjuntos de contatos principais e linhas de transmissão de sinal em uma superfície limitada da placa, reduzindo o uso de conectores dentro de fones de ouvido tradicionais e reduzindo o volume geral do dispositivo em cerca de 40% e o peso em 30%.
Integridade do sinal: Otimizou o design de impedância do circuito, com precisão de controle de impedância de ± 5 Ω, reduzindo efetivamente a interferência eletromagnética, garantindo a clareza da captação do microfone e da transmissão de áudio e evitando distorção de áudio e problemas de desconexão de sinal.

Cenários típicos de aplicação



Fones de ouvido sem fio verdadeiros TWS: podem integrar botões de toque e linhas de sinal de microfone, estender o módulo de captação para a posição do fone de ouvido próximo ao canal auditivo, melhorar muito o efeito de redução de ruído das chamadas e comprimir o espaço interno dos fones de ouvido por meio de fiação dobrável, aumentando a capacidade da bateria e prolongando a vida útil da bateria.
Fones de ouvido Bluetooth pendurados no pescoço: A placa flexível pode ser disposta ao longo da estrutura curva do pescoço pendurado, substituindo as tradicionais placas de circuito rígido espalhadas, reduzindo os pontos de falha de conexão e melhorando a durabilidade de flexão da parte pendurada no pescoço.
Fones de ouvido inteligentes montados na cabeça: usados ​​para interconexão de sinal na área dobrável da faixa de cabeça, substituindo fios tradicionais facilmente danificados, melhorando a confiabilidade da faixa de cabeça após dobras repetidas e simplificando o processo de montagem interna.





Especificação técnica FPC

Camadas: 20 (inclui 12 camadas)
Largura/espaço da linha (mil) na camada interna: 3/3, 3,5/3,5
Proporção de aspecto: 20:1(PTH); 1:1 (vias cegas)
Min. diâmetro do furo de perfuração (mil): 6 (mecânico); 4 (laser)
Distância da perfuração ao condutor (mil): 6
Tolerância para controle de impedância (+/-): 10%
