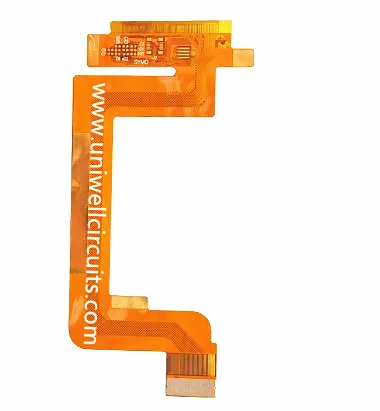

Placa de circuito flexível para tela sensível ao toque
1. descrição do produto
Especificação:
Parâmetros básicos: estrutura do material: adesivo frente e verso + filme de capa amarela de baixa perda + (cobre de linha + cola + material de base de poliimida dielétrica de alta frequência + cola + linha de cobre) + filme de capa amarela de baixa perda.
Resistência: livre para dobrar e torcer.
Macho: +/- 0,03 mm
Espessura: 0,15 mm
Reforço: reforço positivo e negativo de chapa de aço de 0,15mm.
Processo de fabricação: revestimento de solda, plaqueamento, camada de cobertura, tipo revestido por película, blindagem do tipo solda por resistência.
Tratamento de superfície: ouro (ouro) 1 ~ 2 microinch.
Largura mínima da linha / distância da linha: 0,06 mm / 0,09 mm.
Aplicação: tela sensível ao toque
Uniwell circuitos FPC foco em protótipos, volume pequeno e ordens de volume médio, flex e rígidos de negócios crescem rapidamente desde que se estabeleceu. Atendemos nossos clientes com forte capacidade técnica de P & D, vários tipos de produtos, capacidade de entrega estável e rápida. A Uniwell Circuits tem sido uma das empresas mais competitivas nos campos domésticos flex e rigidos de alta classe.
História 2.Development
3.aplicação
Nossos FPCs podem ser encontrados em todo o mundo no campo da medicina, aplicações aeroespaciais e produtos industriais desafiadores, graças à excelente qualidade e alta confiabilidade.
4. Confiabilidade
Para muitos dos nossos produtos - especialmente dispositivos implantáveis - a falha durante a operação não é uma opção. Além disso, PCBs com defeitos ocultos causarão altos custos na cadeia de processo subsequente. A Uniwell atribui grande importância ao controle de qualidade para garantir que apenas os PCBs que atendem aos requisitos de qualidade sejam entregues. Os PCBs serão inspecionados de acordo com a classe 2 do IPC 600 ou de acordo com as especificações do cliente. O sistema de gestão da qualidade é certificado de acordo com a ISO 9001 e totalmente integrado no sistema ERP.
Documentos de fabricação e especificação de produto
O controle de alteração é realizado com a emissão de um número de identificação exclusivo para cada revisão de uma determinada PCB e todas as especificações, desenhos e documentos de fabricação do produto são referenciados a esse número.
Além disso, PCBs com requisitos difíceis são rotulados como “Golden Board” e durante a produção do protótipo, todos os parâmetros de produção de cada etapa de fabricação são meticulosamente registrados. Isso garante que os lotes de produção subseqüentes serão fabricados exatamente da mesma maneira (Golden Board). As alterações são implementadas apenas em colaboração com o cliente.
Inspeção ótica automática (AOI)
Todas as camadas estão sujeitas a uma inspeção óptica 100% automática. Esse teste garante que as trilhas terão as dimensões necessárias (por exemplo, locais nicks de trilhas) e corresponderão ao padrão necessário. O padrão de metal é comparado aos dados originais de Gerber e o padrão não é aprendido de uma placa inicial.
E-testando
Todos os PCBs passam por um teste elétrico no final do processo de fabricação. Além dos habituais testes abertos e curtos, podem ser oferecidas alta impedância, corrente de fuga, carga capacitiva e indutiva, bem como testes de alta tensão.
Testadores de sonda geralmente voadores são usados. Nosso equipamento de e-teste possui registro ótico automático e agulhas de toque suave que não deixam marcas nas almofadas de contato, o que é especialmente importante para os eletrodos adesivos.
Bem-vindo a visitar Uniwell! Estamos ansiosos para sua vinda!
