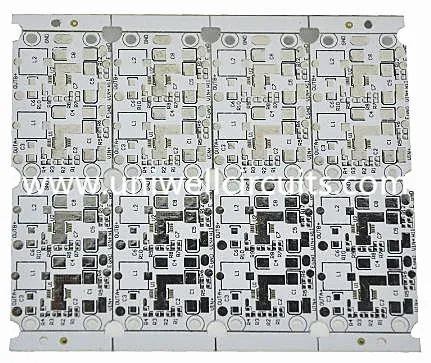

Imersão em alumínio Estanho PCB
1. descrição do produto
Imersão em alumínio Estanho PCB
Especificação geral para Alumínio PCB
Camada Não: 1 camada
Tamanho da unidade / mm: 332 * 332mm
Material: Alumínio
Espessura finalizada: 1,6 mm
Cobre Terminado: 70um
Tratamento de superfície: HAL (sem chumbo), ouro de imersão / prata / estanho, OSP, chapeamento de ouro
Soldermask: Branco
Serigrafia: Branco
Aplicação: todos os tipos de luz LED
Uniwell pode fazer 1 camadas, 2 camadas, PCB de alumínio de várias camadas. E o acabamento da superfície pode ser banhado a ouro, HASL, sem chumbo, OSP. O tamanho mínimo do furo pode ser de 0,2mm (8mil). 1 oz, 2 oz, 3 oz espessura de cobre está disponível.
A Uniwell também pode fornecer produtos de tipo protótipo de maneira rápida e em massa. O expresso é pode ser atender necessidade. O menor preço é competitivo e a qualidade é garantida.
Informação 2.Company
Uniwell circuitos é a fonte para todas as suas necessidades de PCB de alta qualidade!
Desde 2007, fornecemos PCBs de alta qualidade para várias empresas em um amplo espectro de indústrias, desde produtos eletrônicos de consumo até telecomunicações, energia nova, aeroespacial, automotiva e muito mais. Nossos clientes variam de empresas da Fortune 500 a start-ups de uma pessoa.
Uniwell circuitos tem trabalhado com metal PCB / LED PCB por vários anos. Nós ganhamos extenso conhecimento e experiência na fabricação de alumínio PCB de um lado para frente e verso que usado principalmente na indústria de iluminação LED. Estamos ansiosos para ser seu parceiro de longo prazo na China.
Nossa implementação rigoroso sistema de controle de qualidade:
Reconhecido pela UL
• Inspeção ótica automática
• 100% de teste curto aberto
• IPC A-600G
• ISO 9001-, ISO 14001, ISO / TS 16949, ISO 13485, IATF-16949, OHSAS18001 certificada
• Controle Estatístico de Processo (SPC)
• controle de impedância
3. Serviços e suporte:
• Atendimento ao Cliente: E-mail / Telefone / EC on-line oferece serviços 24 horas ao cliente; Excelentes pré-vendas, vendas, serviços pós-venda.
• Disponibilidade de Amostra e Política: Amostra de cotação dentro de três dias, a amostra deve ser concluída dentro de uma semana.
• Garantias / Garantias / Termos e Condições: Garantimos o pré-pagamento.
• Suporte ao processamento de exportação / importação: Nossos serviços de suporte à exportação e importação são: EX-Factory, FOB HK, FOB de Shenzhen, FCA HK, FCA de Shenzhen e DDU por expresso
• Serviço Pós-Venda: Para todos os problemas encontrados por favor entre em contato conosco, nós faremos o serviço após a qualquer momento.
Folha 4.Technology
Material | FR4, CEM-3, núcleo de metal, |
Livre de halogênio, Rogers, PTFE | |
Max. Tamanho da placa de acabamento | 1500X610 mm |
Min. Espessura da placa | 0,20 mm |
Max. Espessura da placa | 8,0 mm |
Enterrado / Blind Via (não cruzado) | 0,1 mm |
Ração do Aspecto | 16:01 |
Min. Tamanho de perfuração (mecânica) | 0,20 mm |
Tolerância PTH / Pressing fit hole / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Contagem de Camadas | 40 |
Max. cobre (interno / externo) | 6 oz / 10 oz |
Tolerância à perfuração | +/- 2mil |
Registro de camada para camada | +/- 3mil |
Min. largura da linha / espaço | 2,5 / 2,5mil |
Passo BGA | 8mil |
Tratamento da superfície | HASL, HASL sem chumbo, |
ENIG, prata de imersão / estanho, OSP |
5.aplicação
Os produtos da Uniwell Circuits são amplamente aplicados em dispositivos de áudio c, unidade de energia elétrica, equipamentos eletrônicos de comunicação, automóvel, computador, Power Module, LED. A aplicação é muito ampla gama
Conhecimento 6.Lithtle --- Introdução do PWB de alumínio
Definição:
PCB de alumínio, também denominado PCB de base de alumínio, PCB revestida de metal (MCPCB), substrato de metal isolado (IMS ou IMPCB) PCB, PCBs termicamente condutivas, etc. Inclui geralmente camada única, camada dupla e multicamada.
Teoria de funcionamento:
A montagem de superfície do dispositivo de potência na camada de circuito é ideal para a montagem de diodos emissores de luz de alta potência (LEDs) que dissipam facilmente o calor gerado pelos dispositivos de energia.
Característica:
PCB de alumínio tem boa condutividade térmica, e para material de base de alumínio pode suportar corrente elétrica forte o suficiente em comparação com o material FR-4. O uso de PCB de alumínio SMT é muito eficaz para lidar com a difusão de calor. E pode reduzir o volume do produto e diminuir o custo do hardware e da montagem. Por último, pode reduzir a temperatura de funcionamento do produto e prolongar a sua vida útil.
Processo tecnológico:
1) corte da placa
2) Perfuração
3) imagem de filme seco / úmido
4) A gravação ácida / alcalina
5) Silkscreen, máscara de solda
6) corte em V, ROT
7) Teste, OSP
8) FQC-FQA-embalagem-expedição
