Placa de circuito em ouro de imersão em alumínio
1. produção descrever
Placa de circuito em ouro de imersão em alumínio
Especificação geral para Alumínio PCB
Contagem de camadas: 1-2 camadas
Espessura da placa: 0.5-3.0mm
Espessura de cobre: 1-3oz
Condutividade térmica: 1.0-4.0W / mK
Tratamento de superfície: HAL (sem chumbo), ouro de imersão / estanho, OSP, chapeamento de ouro

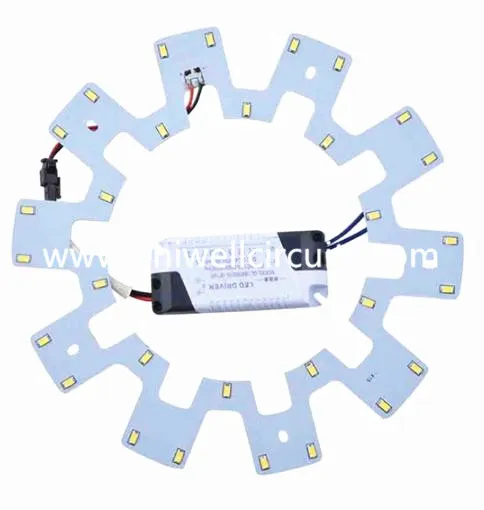

Aplicação: geladeira luz LED
Alumínio Base PCB Alumínio é o metal mais abundante do mundo e é o terceiro elemento mais comum que compreende 8% da crosta terrestre. A versatilidade do alumínio faz com que seja o metal mais utilizado após o aço.
O alumínio é derivado da bauxita mineral. A bauxita é convertida em óxido de alumínio (alumina) através do processo Bayer. A alumina é então convertida em metal de alumínio usando células eletrolíticas e o processo Hall-Heroult. Uniwell serviu muitos clientes com PCB de alumínio, nós temos muita experiência.
Especificação 2.Detailed da fabricação do PWB
Material | FR4, CEM-3, núcleo de metal, |
Livre de halogênio, Rogers, PTFE | |
Max. Tamanho da placa de acabamento | 1500X610 mm |
Min. Espessura da placa | 0,20 mm |
Max. Espessura da placa | 8,0 mm |
Enterrado / Blind Via (não cruzado) | 0,1 mm |
Ração do Aspecto | 16:01 |
Min. Tamanho de perfuração (mecânica) | 0,20 mm |
Tolerância PTH / Pressing fit hole / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Contagem de Camadas | 40 |
Max. cobre (interno / externo) | 6 oz / 10 oz |
Tolerância à perfuração | +/- 2mil |
Registro de camada para camada | +/- 3mil |
Min. largura da linha / espaço | 2,5 / 2,5mil |
Passo BGA | 8mil |
Tratamento da superfície | HASL, HASL sem chumbo, |
ENIG, prata de imersão / estanho, OSP |
Informação 3.Company
Uniwell circuitos co., LTD., Fundada em 2007 em Shenzhen, China, é um fabricante profissional de PCB e montagem, assumindo a liderança na passagem ISO9001, ISO14001 e UL na China, perto de Shenzhen e Hong Kong portos, fornecendo todos os tipos de único PCB lado, multi-camada e multi-camada, bem como serviço de montagem.
Uniwell Com mais de 10 anos de experiência de exportação, exportamos nossos PCBs para EUA, Japão, Rússia, Alemanha, Suíça, Suécia, Reino Unido, Finlândia, França, Holanda, Itália, Polônia, Dinamarca, Austrália, Brasil, Cingapura, Tailândia e Malásia etc.
A UNIWELL oferecerá continuamente MCs de alta qualidade e bons serviços para mostrar nossos agradecimentos aos nossos clientes
4. Nossos serviços
● EMS-Electronic Manufacturing Service
● Suprimento e layout de PCB
● Montagem de PCB em SMT, BGA e DIP
● Fornecimento de componentes com custo efetivo
● Protótipo de Virada Rápida e Produção em Massa
● Montagem de montagem de caixa
● Suporte de engenharia
Exigência 5.Quote
1) arquivo Gerber / arquivo PCB & lista Bom
2) imagens claras de pcb / fpc / pcba ou pcba amostra para nós
3) A especificação PCB: material de base, espessura da placa, espessura de cobre, acabamento de superfície, espessura de imersão de ouro
4) Método de ensaio para PCB / PCBA
6. Embalagem e transporte
Embalagem
1) Proteger o produto com polyfoam e cartão multicamada.
2) especial Protect caixa para exportação de produtos.
3) por exigência do cliente.
Transporte: Nós temos o companionshipship estável com DHL, Fedex, EMS, UPS, TNT e a outra maneira do vôo ou companhia do frete de mar. Geralmente nós citá-lo-emos o método o mais razoável do transporte de acordo com seu país, bons tipos, peso e tempo de entrega pedido
Nós apreciaremos se você poderia escrever-nos detalhes de sua quantidade do pedido, país, porto marítimo / porta do ar antes que você nos envie o inquérito. Desta forma, podemos oferecer-lhe o melhor e mais preciso preço.
Tag: Placa de circuito de imersão em ouro de alumínio, China, fornecedores, fabricantes, fábrica, barato, personalizado, baixo preço, alta qualidade, cotação
