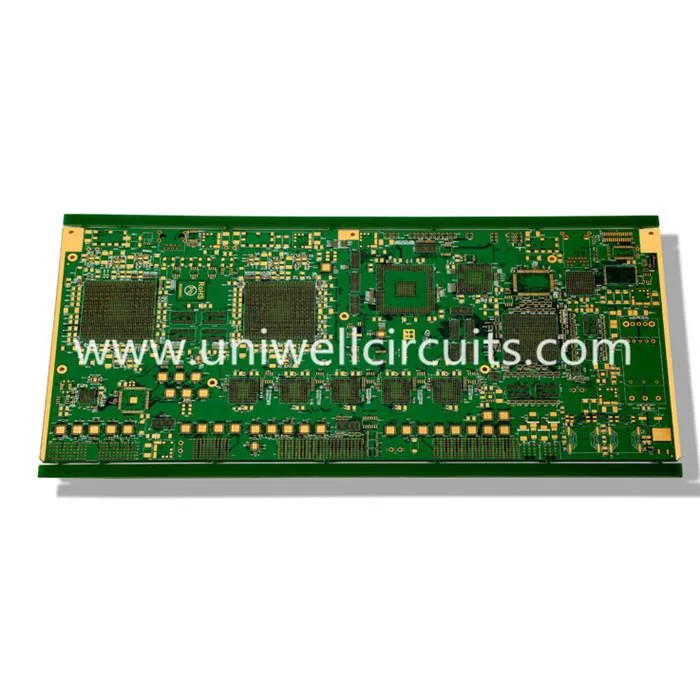

Placa de Circuito de Vias Enterrada Multicamada

Placa de Circuito de Vias Enterrada Multicamada

Multilayer enterrado vias circuito 1.company informações Uniwell Circuits Co., Ltd, foi fundada em Shenzhen, China, em abril de 2007. Uniwell Circuits é uma empresa de alta tecnologia especializada em design, desenvolvimento, fabricação e vendas de alta precisão frente e verso e PCBs multicamadas (impresso ...

1. descrição do produto

图片 31_ 副本 .jpg

Especificação:
Camada: 6
Espessura da placa: 1,6 mm
Tratamento de superfície: ouro de imersão.
Material: FR4 TG170.
Largura mínima da linha / distância da linha: 8 / 5mil.
Tecnologia especial: enterrado via

Vias enterradas são conexões banhadas entre as camadas internas de uma PCB multicamadas que não emergem em nenhuma das camadas externas. As vias enterradas são criadas pela perfuração e pelo revestimento de cobre do núcleo da camada interna (pares) de uma PCB multicamadas da mesma maneira que uma camada padrão de 2 camadas ou, na verdade, para uma PCB com revestimento de várias camadas. Não há problema com a profundidade da via enterrada, porque no momento da galvanização, o orifício está aberto em ambas as extremidades e a química do revestimento pode penetrar livremente. Se o enterrado via PCB for projetado com vias enterradas passando entre pares pares de camadas internas, a construção é direta. Não é recomendado projetar vias enterradas passando entre números ímpares de camadas internas.

O desenvolvimento sequencial de PCBs multicamadas usando várias seqüências de impressão, colagem e chapeamento permite que estruturas complexas de interconexão sejam construídas.
Se uma consideração cuidadosa é tomada com os aspectos práticos da fabricação, então as vias cegas, vias enterradas e através de vias de orifícios podem ser combinadas na mesma PCB.
As vias enterradas são menos dispendiosas de fabricar do que as vias cegas, mas como um guia, o uso de vias enterradas é improvável economizar custos a menos que a contagem total de camadas seja reduzida em pelo menos 4 camadas.
A Uniwell produz uma grande variedade de sondagens via PCBs. Peça-nos para citar.

Informação 2.Company
Uniwell Circuits Co., Ltd, foi fundada em Shenzhen, China em abril de 2007. Uniwell Circuits é uma empresa de alta tecnologia especializada em design, desenvolvimento, fabricação e vendas de alta precisão dupla face & multilayer PCBs (placa de circuito impresso) com foco em turnos rápidos, protótipo, volumes médio e grande. A Uniwell Circuits também atendeu aos mais altos padrões internacionais de fabricação, sendo aprovada para estes certificados de qualidade: ISO9001, ISO14001, TS16949. Temos certificação UL para produção de PCB unilateral, dupla face e multicamada, e cumprimos todos os requisitos para os padrões IPC e ROHS.


Sistema 3.Quality
Oferecendo produtos de alta qualidade é a nossa busca.

图片 32_ 副本 .jpg

Os clientes 4. distribuem
Com 10 + anos de desenvolvimento, nossos produtos são exportados para a China Continental, Taiwan, EUA, Japão, Rússia, Alemanha, Suíça, Suécia, Reino Unido, Finlândia, França, Holanda, Itália, Polônia, Dinamarca, Austrália, Brasil, Singapura, Tailândia e na Malásia.

图片 33_ 副本 .jpg

5.FAQ
Q: Quando posso obter o preço?
Costumamos citar dentro de 24 horas depois de receber sua pergunta. Se você é muito urgente para obter o preço, por favor, ligue-nos ou informe-nos em seu e-mail para que possamos considerar sua prioridade de consulta.

Q: Como posso obter uma amostra para verificar a qualidade dos seus produtos?
Após a confirmação do preço, você pode solicitar amostras para verificar a qualidade de nossos produtos. Nós aceitamos 1-10 peças ou mais ordem da amostra.

Q: quanto tempo posso esperar para obter a amostra?
Depois de pagar a taxa de amostra e nos enviar arquivos confirmados, as amostras estarão prontos para entrega em 2-3 dias.
As amostras serão enviadas para você via expressa e chegar em 3-5 dias úteis.
Você pode usar sua própria conta expressa ou pagar antecipadamente se não tiver uma conta.

Q: o que acontece com o tempo de espera para a produção em massa?
Honestamente, depende da quantidade do pedido e da época em que você faz o pedido.
De um modo geral, a produção em massa será enviada para você via expressa e chegar em 15-20 dias úteis.

P: Qual arquivo devo oferecer?
O arquivo Gerber (protel, power pcb, arquivo PADs) ou esquema é necessário para a produção de PCB.
O arquivo Gerber, designador Bom, é necessário para a produção de PCBA e compra de componentes.
