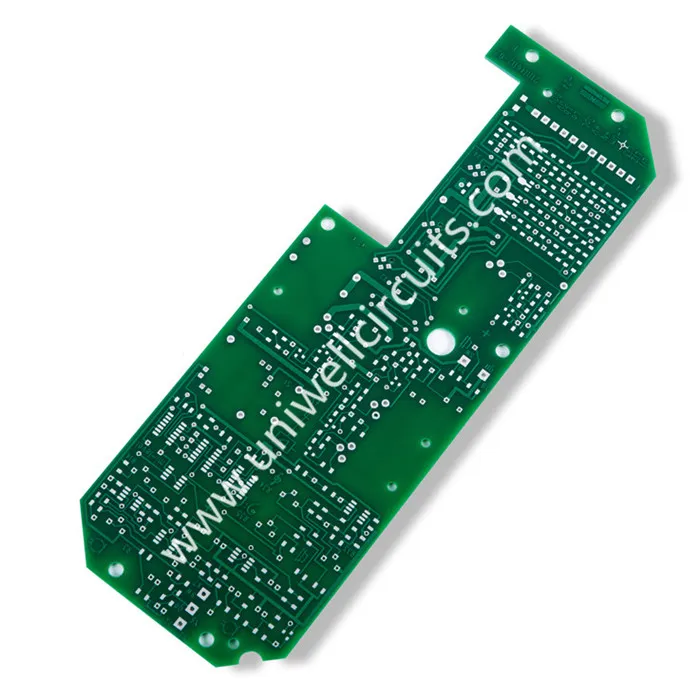

PCB de controle de motor
Descrição 1.Product
Especificação:
Material: FR-4
Espessura da placa: 1.6mm
Peso de cobre: 1 oz
Espessura de cobre: 18um
Superfície acabada ： sem chumbo HASL
FR-4 (ou FR4) é uma designação de grau NEMA para material laminado epóxi reforçado com fibra de vidro. O FR-4 é um material compósito composto por tecido de fibra de vidro com um aglutinante de resina epoxi resistente à chama (auto-extinguível). Este é um material normal na Uniwell, sempre temos esse material em estoque. Se você enviar volume de produção para nós, não precisa se preocupar com falta de material.
Especificações 2.PCB:
| Material | FR4, CEM-3, núcleo de metal, |
Livre de halogênio, Rogers, PTFE | |
Max. Tamanho da placa de acabamento | 1500X610 mm |
Min. Espessura da placa | 0,20 mm |
Max. Espessura da placa | 8,0 mm |
Enterrado / Blind Via (não cruzado) | 0,1 mm |
Ração do Aspecto | 16:01 |
Min. Tamanho de perfuração (mecânica) | 0,20 mm |
Tolerância PTH / Pressing fit hole / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Contagem de Camadas | 40 |
Max. cobre (interno / externo) | 6 oz / 10 oz |
Tolerância à perfuração | +/- 2mil |
Registro de camada para camada | +/- 3mil |
Min. largura da linha / espaço | 2,5 / 2,5mil |
Passo BGA | 8mil |
Tratamento da superfície | HASL, HASL sem chumbo, |
ENIG, prata de imersão / estanho, OSP |
3. dicas de compra:
Para a ordem do PCB, por favor, forneça o arquivo Gerber ou o arquivo * pcb. Quaisquer detalhes também são bem-vindos se nenhum arquivo Gerber, PCBA multicamadas.
Amostra b.PCB, pcb de baixo volume, PCB de produção em massa são todos aceitos.
c.Para encomenda PCBA, (Control Car Pcb) forneça o arquivo Gerber, o arquivo * .pcb e a lista BOM.
A engenharia reversa e o serviço de clone PCB podem ser fornecidos com a placa de circuito impresso fornecida.
Todas as perguntas, entre em contato conosco enviando inquérito. Sua satisfação é nosso objetivo.
4.FAQ
Q: posso ter o meu LOGOTIPO sobre os produtos?
Sim, claro. Nós podemos laser seu logotipo nos produtos
P: com quais países você cooperou?
A partir de agora, temos cooperado com os EUA, Rússia, Europa, Paquistão, Cingapura, Alemanha, Argentina, Austrália e assim por diante.
Q: Qual é o prazo de entrega padrão?
Os termos de entrega de EXW, FCA, FOB, DDU etc. estão disponíveis com base em cada cotação.
P: O que é o stencil de pcb?
É uma placa de aço fina, há muitos orifícios de almofada. O espaço em branco é apenas escrever vazio e localização pcb pad exatamente gritar. Isso é uma máquina automática ou semi-automática ligada ao chip usado. Tampa de malha de aço na placa, em seguida, escove a pasta, em tais placas de solda de placa de circuito, em seguida, colocar componentes. Forno de aquecimento dentro da casa, eles soldam melhor.
Tag: controlador do motor PCB, China, fornecedores, fabricantes, fábrica, barato, personalizado, baixo preço, alta qualidade, cotação
