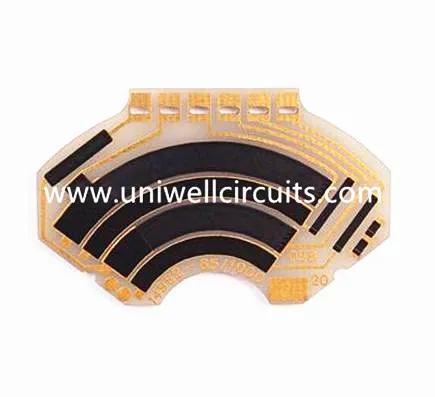

Placa de circuito de tinta de carbono de equipamento elétrico
1. descrição do produto
Descrição do Produto
Informação básica:
| Camada | 2 camadas |
Espessura da placa | 1,6 mm +/- 0,1 mm |
Espessura De Cobre | 1OZ |
Cor máscara de solda | Verde |
Serigrafia | branco |
Acabamento da superfície | LF-HASL + carbono |
Largura / Espaço da Linha Mínima | 5 MIL / 5 MIL |
Tamanho mínimo do furo | 0,25 mm |
Materiais de Isolamento | FR-4 |
Aplicação | Medidor Eletrônico |
Certificado | UL e ROHS |
Informação 2.Company
Uniwell Circuits Co., Ltd. é um fabricante de PCBs que está localizado em Shenzhen, China. Nós podemos fornecer PCB design, fabricação de PCB, clone PCB e serviços de montagem de PCB. E nós temos as certificações UL, ISO e RoHS.
Capacidade 3.Production
Material | FR4, CEM-3, núcleo de metal, |
Livre de halogênio, Rogers, PTFE | |
Max. Tamanho da placa de acabamento | 1500X610 mm |
Min. Espessura da placa | 0,20 mm |
Max. Espessura da placa | 8,0 mm |
Enterrado / Blind Via (não cruzado) | 0,1 mm |
Ração do Aspecto | 16:01 |
Min. Tamanho de perfuração (mecânica) | 0,20 mm |
Tolerância PTH / Pressing fit hole / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Contagem de Camadas | 40 |
Max. cobre (interno / externo) | 6 oz / 10 oz |
Tolerância à perfuração | +/- 2mil |
Registro de camada para camada | +/- 3mil |
Min. largura da linha / espaço | 2,5 / 2,5mil |
Passo BGA | 8mil |
Tratamento da superfície | HASL, HASL sem chumbo, |
ENIG, prata de imersão / estanho, OSP |
4.FAQ
Q: qual é a sua quantidade mínima de encomenda?
Nosso MOQ não é o mesmo com base em itens diferentes. Pequenas encomendas também são bem vindas.
P: qual arquivo devemos oferecer?
PCB: arquivo Gerber é melhor, (Protel, power pcb, arquivo PADs)
P: Quais outras informações devem ser oferecidas, exceto arquivos?
As seguintes especificações são necessárias para cotação:
a) Material de base
b) espessura da placa
c) espessura de cobre
d) Tratamento de superfície
e) Máscara de solda e serigrafia
f) Quantidade
Q: o que acontece com as amostras?
Antes de produzir. podemos oferecer a prova, certificando-se de que é a correta.
Mais informações sobre PCB, pls entre em contato conosco!
