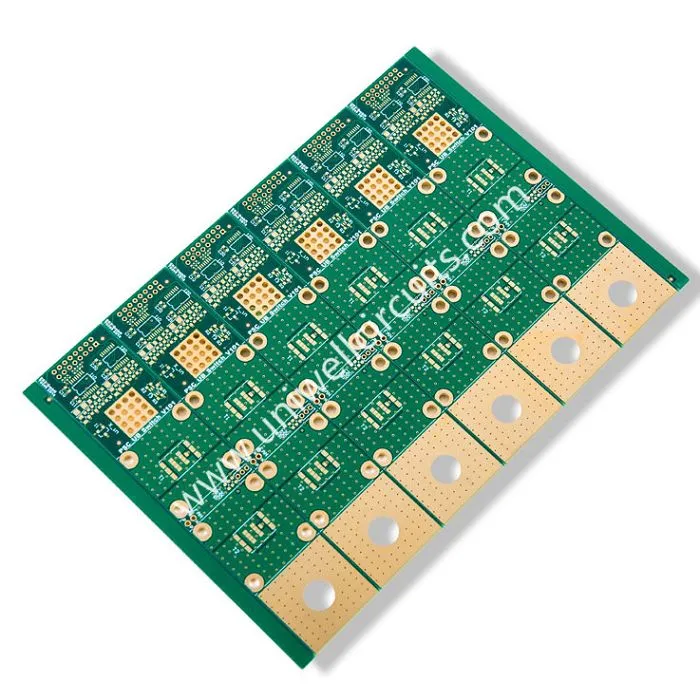

1. descrição do produto
Descrição:
Camada: 6
Espessura da placa: 1,55 mm
Tratamento de superfície: ouro de imersão.
Material: FR4
Largura mínima da linha / distância da linha: 30 / 25mil
Orifício Mín: 0,32m
A Uniwell Circuits montou uma poderosa equipe de P & D para melhorar sua capacidade tecnológica de alta frequência, alta TG, alto CTI, controle de impedância, furos enterrados e cegos, material combinado rígido e flexível, base de alumínio e livre de halogênio, etc. Os produtos da Uniwell Circuits são amplamente utilizados em comunicação, rede, produtos digitais, controle industrial, assistência médica, aeronáutica e astronáutica, defesa e campos militares, também.
Informação 2.Company
Uniwell circuitos co., LTD. é especializada na fabricação de vários PCB personalizados e PCBA para eletrodomésticos, indústria de comunicação, indústria automobilística e indústria de luzes LED. Serviço em ambos os projetos de OEM e ODM. Estamos na indústria de PCB há mais de 10 anos. Com a equipe profissional de P & D e equipe hábil, temos a capacidade de colocar seu projeto em produto físico e também colocar sua idéia em design e produto viáveis. Podemos oferecer-lhe uma solução de parada de PCB, compra de componentes, montagem de componentes, teste para toda a fabricação.
Sistema 3.Quality
Temos sistema de qualidade total, e temos certeza de que os produtos enviados para você estão todos de acordo com o padrão nacional.
4.especificações da nossa capacidade
Temos equipe profissional de P & D para oferecer aos nossos clientes design inovador e eficiente e serviço.
Material | FR4, CEM-3, núcleo de metal, |
Livre de halogênio, Rogers, PTFE | |
Max. Tamanho da placa de acabamento | 1500X610 mm |
Min. Espessura da placa | 0,20 mm |
Max. Espessura da placa | 8,0 mm |
Enterrado / Blind Via (não cruzado) | 0,1 mm |
Ração do Aspecto | 16:01 |
Min. Tamanho de perfuração (mecânica) | 0,20 mm |
Tolerância PTH / Pressing fit hole / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Contagem de Camadas | 40 |
Max. cobre (interno / externo) | 6 oz / 10 oz |
Tolerância à perfuração | +/- 2mil |
Registro de camada para camada | +/- 3mil |
Min. largura da linha / espaço | 2,5 / 2,5mil |
Passo BGA | 8mil |
Tratamento da superfície | HASL, HASL sem chumbo, |
ENIG, prata de imersão / estanho, OSP |
5. os equipamentos avançados em nossa fábrica
● Uniwell tem conjuntos completos de produção de PCB e equipamentos de teste
● América, Alemanha, Isreal, Japão importado
● Alta precisão CNC fresadora, plotter óptico, impressões de tela, máquina de laminação
● máquina de exposição, linha de revestimento de cobre pesado, ouro e niquelagem linha, máquina de gravura
● máquina de lata de spray de ar quente, grande compressor de ar
● Equipamentos de tratamento de água não misturados, equipamentos de tratamento de águas residuais
PCB 6.Prevent do método de entortamento da placa de impressão.
No processo de fabricação de PCB, o método de deformação é o seguinte:
Projeto 1.Engineering:
A. O arranjo do filme semi-solidificado entre as camadas deve ser simétrico. Por exemplo, a espessura entre 1 ~ 2 e 5 ~ 6 camadas deve ser a mesma que a do filme semi-solidificado, caso contrário, será fácil entortar após a laminação.
B. A placa de multicamadas e filmes semi-curados devem usar os mesmos produtos do fornecedor.
C. A área da superfície do exterior A e B deve ser o mais próximo possível. Se uma face é Uma grande superfície de cobre, e B é apenas Algumas linhas, a placa é fácil de deformar após a gravação. Se a área dos dois os lados da linha são muito diferentes, ela pode ser equilibrada adicionando algumas grades independentes no lado fino.
2) assadeira antes da alimentação:
O esmaecimento da chapa antes da placa de cozimento (150 graus Celsius, 8 + 2 horas) para o propósito é remover a umidade dentro da placa e curar a resina dentro da placa, eliminando ainda mais a tensão residual na placa, o que é útil para evitar a deformação da placa .Atualmente, muitos frente e verso, placas multicamadas ainda aderem ao material antes ou após o processo.Mas há também uma fábrica de placa, agora as regras de tempo de placa de cozimento fábrica PCB também inconsistentes, variando de 4 a 10 horas, sugeriu que a classe de acordo com a produção de placa de circuito impresso e demanda do cliente por graus de dobra para decidir.Depois de corte em uma placa dividida após o cozimento ou depois que todo o material é cozido, os dois métodos são viáveis.A placa interna também deve ser cozido.
3) O sentido da urdidura e da trama de filmes semi-curados:
É necessário distinguir entre a direção meridional e latitudinal dos substratos e os laminados.Caso contrário, é fácil de causar a deformação da placa acabada após a laminação, mesmo que seja difícil para corrigir a placa de pressão.Muitas das razões para o empenamento da placa multicamadas é que a urdidura e a trama das películas semi-curadas laminadas são indiferenciadas e causadas pela sobreposição.
Como distinguir entre urdidura e trama? A direção do filme semi-curado laminado é a direção de direção, e a direção da largura é a direção zonal. No caso de folha de cobre, tempo de borda longo, borda curta é a direção, se não, pode ser determinado para o fabricante ou fornecedor.
4) alívio do estresse após a laminação:
Sanduíche placa, depois de cumprir o hot-pressionando prensas de corte ou moagem a frio, em seguida, assar no forno 150 graus Celsius por 4 horas, de modo que o stress intraplate gradualmente liberar e fazer a resina curada, esta etapa é omitida.
5) A placa precisa ser endireitada durante a galvanoplastia:
0,4 ~ 0,6 mm chapeamento de multicamadas ultrafino chapeamento e galvanoplastia gráficos devem fazer rolo de fixação especial, o vôo da linha de galvanização automática sobre o clipe na folha, com uma vara redonda toda a cadeia de rolo de rolo na mosca, assim todas as placas endireitando rolo , para que a placa não deformação após o plating.Without esta medida, a folha irá dobrar e ser difícil de corrigir após o plaqueamento da camada de cobre de 20 ou 30 microns.
6) Arrefecimento da placa após o nivelamento de ar quente:
O ar quente da chapa de impressão é afetado pela alta temperatura da lata de solda (cerca de 250 graus Celsius), e deve ser colocado sobre a placa plana de mármore ou aço para esfriar naturalmente, e depois ser limpo pela máquina de pós-processamento .Isso é bom para o empenamento da placa.Alguma fábrica para melhorar o brilho da superfície de chumbo, estanho, a placa na água fria, imediatamente após o nivelamento do ar quente para fora depois de alguns segundos no reprocessamento, tal febre choque frio, para certos tipos de placas é susceptível de produzir empenamento, em camadas ou blister.Além disso, o equipamento pode ser equipado com uma cama flutuante de gás para resfriamento.
7) processamento de placas de warping:
Em uma fábrica ordenada, a placa impressa executará uma verificação de nivelamento de 100% quando a inspeção final é conduzida. Todas as placas não qualificadas serão retiradas e colocadas no forno por 3 a 6 horas a 150 graus Celsius e sob forte pressão, e naturalmente esfriar sob pressão.Em seguida, descarregue a pressão e retire a placa, que pode ser usada para verificar o nivelamento, de modo que algumas placas podem ser salvas, e algumas placas precisam de duas a três vezes de pressão de cozimento para ser levelled.Argas do agente de hubao xangai a máquina de entortar a placa de pressão tem um efeito muito bom na reparação da deformação da placa de circuito com o uso do sino de Xangai. Se as medidas anti-deformação mencionadas acima não forem implementadas, algumas placas são inúteis e só podem ser descartadas.
