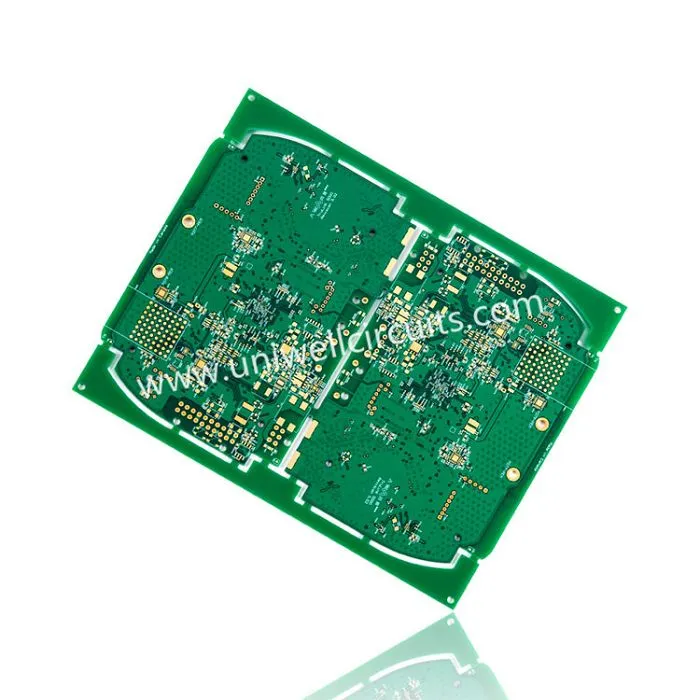

1. descrição do produto
Especificação
Camada: 8
Espessura da placa: 1,6 mm
Tratamento de superfície: ouro de imersão.
Material: FR4
Min largura de linha / distância da linha: 4 / 3.5mil.
Exigência especial: controle de impedância
10 anos focados em P & D e fabricação de PCBs, fornecendo soluções de Design PCB otimizadas para o projeto do cliente em fase.
Mais de 400 profissionais técnicos com mais de 7 anos de experiência na indústria de PCB, todos os padrões da indústria e artes e ofícios.
Os produtos da Uniwell são amplamente utilizados em comunicação, rede, produtos digitais, controle industrial, assistência médica, aeronáutica e astronáutica, defesa e campos militares.
2.Sobre circuitos Uniwell
1) Desde 2007, mais de 600 trabalhadores e 300 conjuntos de máquina.
2) Principais Produtos, lado único, PCB multi-camada do lado duplo, PCB de alumínio LED, PCB flexível,
3) Nosso serviço, fornecer PCB, aquisição de componentes e serviço de montagem de PCB (SMT).
4) nosso parceiro, Intel, Dell, BMW, Haier, Nidec, etc.
5) campo de produtos, comunicação, robô, equipamentos eletrônicos e aparelhos elétricos etc.
6) nossa certificação, ISO9001: 2008, ISO14001: 2004, OHSAS: 18001: 2007, TS16949: 2009 CQC e UL etc.
7) Padrões de produtos, IPC-A-600F e MIL-P-55110.
8) Produzir a capacidade, 300.000 medidores quadrados cada amostra do month.pcba. fabricação de pcba
Organização da empresa
3. nossa capacidade de produto
Material | FR4, CEM-3, núcleo de metal, |
Livre de halogênio, Rogers, PTFE | |
Max. Tamanho da placa de acabamento | 1500X610 mm |
Min. Espessura da placa | 0,20 mm |
Max. Espessura da placa | 8,0 mm |
Enterrado / Blind Via (não cruzado) | 0,1 mm |
Ração do Aspecto | 16:01 |
Min. Tamanho de perfuração (mecânica) | 0,20 mm |
Tolerância PTH / Pressing fit hole / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Contagem de Camadas | 40 |
Max. cobre (interno / externo) | 6 oz / 10 oz |
Tolerância à perfuração | +/- 2mil |
Registro de camada para camada | +/- 3mil |
Min. largura da linha / espaço | 2,5 / 2,5mil |
Passo BGA | 8mil |
Tratamento da superfície | HASL, HASL sem chumbo, |
ENIG, prata de imersão / estanho, OSP |
4. embalagem e entrega
Embalagem
Com pacote de vácuo Interno e fora da caixa.
Entrega
Isso depende do cliente, às vezes nós enviamos através do nosso despachante, que também é a agência da DHL, TNT, UPS, Fedex e assim por diante. Nós temos a cooperação a longo prazo com nosso remetente, podem fornecer muito melhor custo do frete do que nós obtemos diretamente daquelas empresas expressas.
