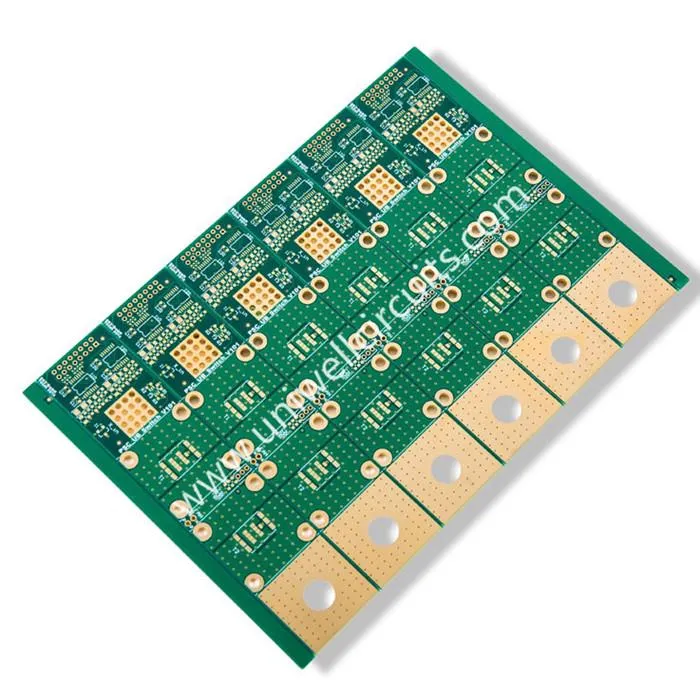

20L imersão alta ouro TG FR4 PCB

20L imersão alta ouro TG FR4 PCB

20L ouro da imersão alta tg FR4 PCB 1. Descrição do vídeo UNIWELL circuitos co., Ltd. é uma empresa de alta tecnologia e foi criada em 2007, concentramo-na concepção, desenvolvimento, fabricação e vendas de alta precisão dupla face & multicamados PCB (placa de circuito impresso) focando rápido...
Enviar inquérito



1. produto descrever


Especificação:
Camada: 20
Espessura da placa: 1,55 mm
Tratamento de superfície: ouro de imersão.
Material: FR4 tg170.
Min linha linha largura/distância: 15 / 10mil
Min buraco: 0.32 m

2. Descrição do vídeo
Uniwell circuitos co., Ltd. é uma empresa de alta tecnologia e foi criada em 2007, concentramo-na concepção, desenvolvimento, fabricação e vendas de alta precisão dupla face & multicamados PCB (placa de circuito impresso), com foco na volta rápida, protótipo, médios e grandes volumes para 10 + anos, nós temos a experiência rica na produção de PCB e conjunto do PWB. Há um vídeo sobre Uniwell.

3. capacidade do PWB

Material

FR4, CEM-3, núcleo do Metal,

Livre de halogênio, Rogers, PTFE

Max. Tamanho da placa de acabamento

1500 x 610 mm

Espessura da placa de min.

0,20 mm

Max. Espessura da placa

8,0 mm

Enterrado / cego através de (não-Cruz)

0,1 mm

Ração de aspecto

16:01

Min. de perfuração Size(Mechanical)

0,20 mm

Tolerância de PTH / prensagem caber buraco /NPTH

+ /-0,0762 mm / + /-0,05 mm / + /-0,05 mm

Max. Contagem de camada

40

Max. cobre (interior/exterior)

6OZ/10OZ

Tolerância de broca

+-2mil

Camada de registo de camada

+ /-3mil

Min. linha largura/espaço

2.5/2.5mil

Arremesso BGA

8mil

Tratamento de superfície

HASL, Lead free HASL,

ENIG, imersão prata/estanho, OSP

4. nosso parceiro
1) a fim de fornecer produtos confiáveis, sempre escolhemos matéria-prima de alta qualidade de nossos fornecedores do mundo superior.


2) nossos parceiros de cooperação
Com a gestão experiente e qualificada, consistente alta qualidade, técnicas de produção proprietárias e serviço profissional, circuitos Uniwell ganhou alto reconhecimento de clientes em todo o mundo.
