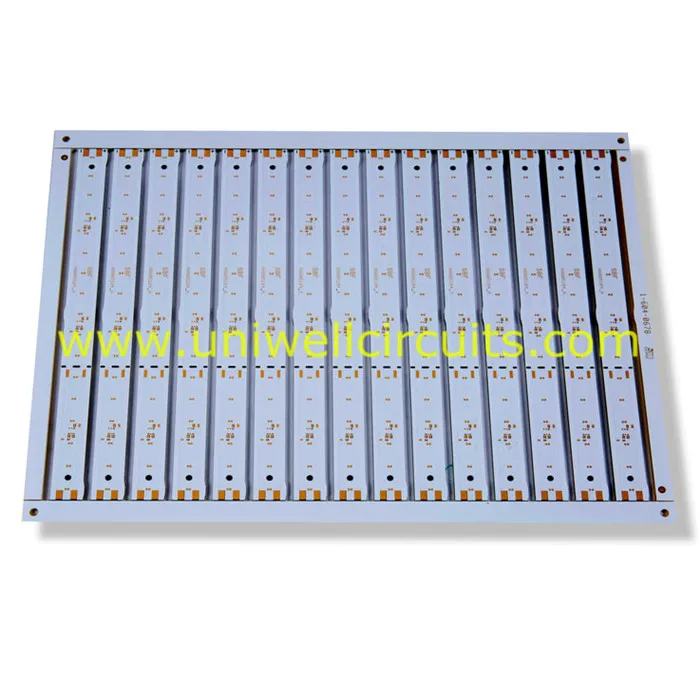

1. descrição do produto
Especificação:
Camada: 10
Espessura da placa: 2,2 mm
Tratamento de superfície: ouro de imersão.
Material: FR4
Largura mínima da linha / distância da linha: 7.87 / 7.3mil
Buraco mínimo: 0.2mm
Informação de PCB multicamada:
Top silkscreen / Legend: para identificar o nome de cada PAD, número da placa, dados, etc;
Acabamento superficial: para proteger o cobre exposto da oxidação;
Top Soldermask (overlay): para proteger o cobre da oxidação, para não ser soldado durante o processo de SMT;
Top Trace: cobre gravado de acordo com o projeto para exercer diferentes funções
Material substrato / núcleo: não condutivo, como FR4
Prereg (PP)
Camadas intermediárias, como GND, VCC, Inner 3, Inner 4 etc.
Pré-impregnado (PP)
Rastreio inferior (se houver): (igual ao mencionado acima)
Soldermask inferior (sobreposição) :( mesmo que acima mencionado)
Acabamento da superfície inferior: (o mesmo que acima mencionado)
Silkscreen inferior / legenda: (igual ao acima mencionado)
Mais camadas é, mais complexo e difícil a fabricação será, e mais caro será o custo.
PCB multi-camada refere-se a placa de circuito impresso tem mais de duas camadas de cobre, como 4L, 6L, 8L, 10L, 12L, etc. Como tecnologia melhorando, as pessoas podem colocar mais e mais camadas de cobre na mesma placa. Atualmente, podemos produzir 20L-32L FR4 PCB.
Por essa estrutura, o engenheiro pode colocar traços em camadas diferentes para diferentes finalidades, como camadas de energia, transferência de sinal, blindagem de EMI, montagem de componentes e assim por diante. Para evitar muitas camadas, Buried Via ou Blind via serão projetados em PCB multicamadas. Para a placa mais de 8 camadas, o material elevado de Tg FR4 será popular do que o normal Tg FR4.
Como são feitos os PCBs multicamadas?
Camadas alternadas de prepéceos e materiais de núcleo são laminadas juntas sob alta temperatura e pressão para produzir PCBs multicamadas. Este processo garante que o ar não fique preso entre as camadas, os condutores são completamente encapsulados pela resina e o adesivo que mantém as camadas juntas é devidamente fundido e curado. A gama de combinações de materiais é extensa desde o vidro epóxi básico até materiais exóticos de cerâmica ou Teflon.
A figura acima ilustra o empilhamento de um PCB de 4 camadas / multicamadas. Prepeg e core são essencialmente o mesmo material, mas o prepeg não está totalmente curado, tornando-o mais maleável do que o core. As camadas alternadas são então colocadas em uma prensa de laminação. Temperaturas e pressões extremamente altas são aplicadas ao empilhamento, fazendo com que o prepeg "derreta" e junte as camadas juntas. Após o resfriamento, o resultado final é uma placa multicamada muito dura e sólida.
Informação 2.Company
UNIWELL circuitos é um fabricante profissional PCB & PCBA com 10 anos de experiência. Estamos trabalhando com mais de 600 clientes em computador, telecomunicações, teste e controle industrial, equipamentos médicos, fonte de alimentação, LED, CCTV, instituição de pesquisa etc no mercado mundial. E nós apreciamos a alta reputação deles.
Parâmetros 3.PCB
Material | FR4, CEM-3, núcleo de metal, |
Livre de halogênio, Rogers, PTFE | |
Max. Tamanho da placa de acabamento | 1500X610 mm |
Min. Espessura da placa | 0,20 mm |
Max. Espessura da placa | 8,0 mm |
Enterrado / Blind Via (não cruzado) | 0,1 mm |
Ração do Aspecto | 16:01 |
Min. Tamanho de perfuração (mecânica) | 0,20 mm |
Tolerância PTH / Pressing fit hole / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Contagem de Camadas | 32 |
Max. cobre (interno / externo) | 5 oz / 10 oz |
Tolerância à perfuração | +/- 2mil |
Registro de camada para camada | +/- 3mil |
Min. largura da linha / espaço | 2,5 / 2,5mil |
Passo BGA | 8mil |
Tratamento da superfície | HASL, HASL sem chumbo, |
ENIG, prata de imersão / estanho, OSP |
4. embalagem e entrega
embalagem
1) Proteger o produto com polyfoam e cartão multicamada.
2) especial Protect caixa para exportação de produtos.
3) por exigência do cliente.
Entrega
Proteja seus produtos e economize os custos de envio da melhor forma.
Nós podemos oferecer FOB Shenzhen, FOB HK ou CIF no destino do cliente.
Envie diretamente para o seu armazém designado globalmente.
1) remessa de ar
2) expedição do mar
3) correio expresso
5. nossos principais clientes
Com a gestão experiente e qualificada, alta qualidade consistente, técnicas proprietárias de produção e serviços profissionais, a Uniwell Circuits conquistou alta confiança e suporte de clientes de todo o mundo, incluindo a China Continental, Taiwan, EUA, Japão, Rússia, Alemanha, Suíça, Suécia. , Reino Unido, Finlândia, França, Holanda, Itália, Polônia, Dinamarca, Austrália, Brasil, Cingapura, Tailândia e Malásia.
