Shenzhen Uniwell Circuits Co., Ltd. é um dos principais fabricantes e fornecedores de circuitos Uniwell de 10 camadas com perfuração traseira e placa HDI com furo de disco na China, também oferece suporte a serviços personalizados com preço baixo. Se você vai comprar circuitos Uniwell de alta qualidade de 10 camadas com perfuração traseira e placa HDI com furo de disco, bem-vindo para obter uma cotação de nossa fábrica.

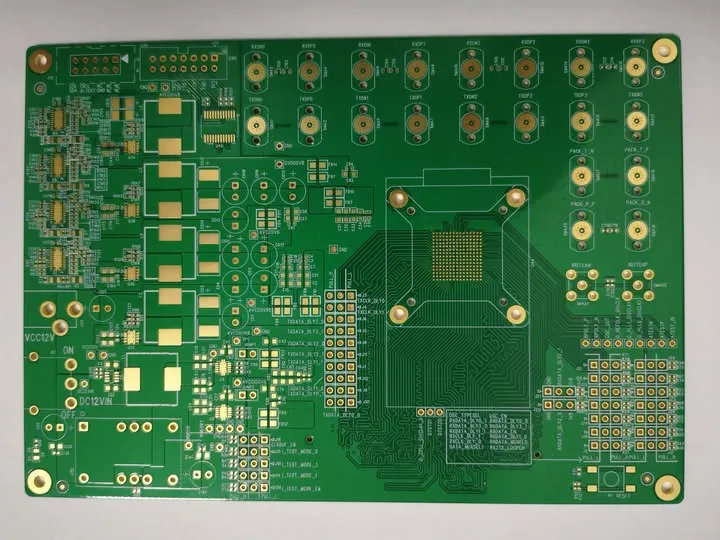

A placa HDI com furo traseiro perfurado de 10 camadas + furo de disco é um produto de PCB de alta-qualidade personalizado projetado para cenários de sinal de-alta velocidade.

Parâmetros do processo de produção do produto
Camadas: 10 camadas
Material:TU933+
5 conjuntos de brocas traseiras + furos de disco
Parâmetros básicos básicos
Camadas e Estrutura: Estrutura fixa de 10 camadas, suporta 5 conjuntos de perfuração traseira + design de processo de furo de disco, pode ser empilhado simetricamente de acordo com as necessidades, adequado para integração de circuitos complexos
Configuração da placa: Placas de alta velocidade e baixa perda, como TU933, podem ser selecionadas. Esta placa rotulada tem um valor DK de 3,16 e um valor df de 0,0025 e possui excelentes características de transmissão de sinal de alta-frequência. Ele também suporta mistura personalizada de outros materiais, como FR-4 de alto TG
Especificações básicas: A espessura padrão da placa é de 1,6 mm e 2,0 mm, suportando personalização na faixa de 0,8-3,0 mm, com uma tolerância de espessura da placa controlada dentro de ± 0,07 mm; a largura e o espaçamento mínimos da linha podem atingir 1,8mil/1,8mil, e a especificação de produção padrão é 2mil/2mil.
Cenários típicos de aplicação
O valor do processo de perfuração traseira + furo de disco: a perfuração posterior pode remover o excesso do stub do{0}}orifício passante, reduzindo efetivamente a reflexão do sinal e reduzindo a perda de transmissão de sinal em alta-velocidade; O processo de furo de disco melhora a densidade da fiação, reduz o espaço de montagem do chip e é adequado para dispositivos de empacotamento de alta-densidade, como BGA
Precisão de perfuração: Combinado com perfuração a laser e tecnologia de perfuração mecânica, uma abertura mínima de 0,1 mm pode ser processada, com precisão de posição do furo controlada dentro de ± 0,015 mm e precisão geral de posicionamento de ± 0,02 mm
Controle de qualidade: Todo o processo passa por várias inspeções, como testes de condutividade elétrica/isolamento, 1.000 ciclos térmicos a -40 graus ~125 graus, testes de raios X, etc., atendendo aos requisitos de alta confiabilidade de controle industrial e campos automotivos
Tratamento de superfície: suporta ouro de imersão (3-10 μm de espessura) OSP. Vários processos, como pulverização de estanho, podem ser selecionados, e o esquema de deposição de ouro pode aumentar a capacidade antioxidante e a dureza da superfície, atendendo aos requisitos de uso estável a longo prazo.
Cenários típicos de aplicação
Visando principalmente campos-de alta tecnologia com altos requisitos de integridade e integração de sinal, incluindo:
Módulo de sinal de alta velocidade para equipamentos de controle industrial e placas-mãe de servidores
Sistema de direção assistida por ADAS automotivo, novo sistema de gerenciamento de bateria BMS para veículos de energia
Cenários pequenos e altamente confiáveis, como dispositivos médicos eletrônicos e controladores-de drones de última geração.
oferece suporte à personalização completa dos parâmetros deste produto e fornece-serviço PCBA completo com tempo de entrega controlável. Para pedidos urgentes, ele pode oferecer suporte à entrega rápida de amostras dentro de 24 a 48 horas.
alta-frequência, HDI, fr4
