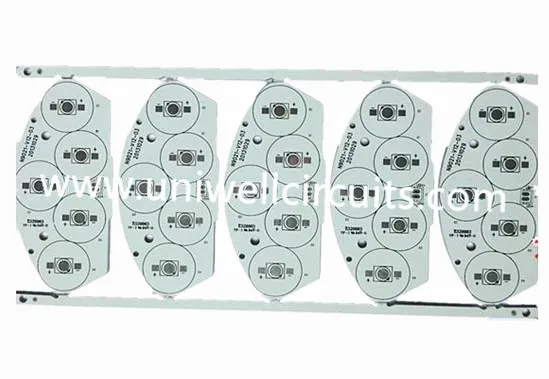

Placa de circuito impresso de base de alumínio multicamadas
1. descrição do produto
| Placa de circuito impresso de base de alumínio multicamadas | Camada: 4 Camadas |
Material: FR4 | Mini furo: 0.2mm |
Espessura: 1.6mm | Mini Largura / espaço: 4mil / 4mil |
Espessura de cobre: 1 oz | Pontos de teste: 3500 |
Acabamento: ouro de imersão | Máscara de Solda: LPI White |
Função: LED pcb |
Benefício da placa de circuito impresso de base de alumínio
● A dissipação de calor é dramaticamente superior às construções padrão do FR-4.
● Os dielétricos usados são tipicamente de 5 a 10 vezes mais termicamente condutores que o vidro epóxi convencional e um décimo da espessura
● Transferência térmica exponencialmente mais eficiente que um PCB rígido convencional.
● Menores pesos de cobre do que o sugerido pelos gráficos de aquecimento do IPC podem ser usados
A Uniwell produz placas de circuito impresso de alumínio (também denominadas placas de metal com base em PCBs) há mais de uma década, e todas elas são aprovadas pela ISO9001, ISO14001, TS16949 e UL.
Detalhe 2.Product
Material | FR4, CEM-3, núcleo de metal, |
Livre de halogênio, Rogers, PTFE | |
Max. Tamanho da placa de acabamento | 1500X610 mm |
Min. Espessura da placa | 0,20 mm |
Max. Espessura da placa | 8,0 mm |
Enterrado / Blind Via (não cruzado) | 0,1 mm |
Ração do Aspecto | 16:01 |
Min. Tamanho de perfuração (mecânica) | 0,20 mm |
Tolerância PTH / Pressing fit hole / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Contagem de Camadas | 40 |
Max. cobre (interno / externo) | 6 oz / 10 oz |
Tolerância à perfuração | +/- 2mil |
Registro de camada para camada | +/- 3mil |
Min. largura da linha / espaço | 2,5 / 2,5mil |
Passo BGA | 8mil |
Tratamento da superfície | HASL, HASL sem chumbo, |
ENIG, prata de imersão / estanho, OSP |
3. Aplicações de PCBs de alumínio
Embora os Conversores de Potência e os LEDs sejam os maiores usuários desses produtos, as empresas automotivas e RF também estão buscando aproveitar os benefícios dessas construções. Enquanto uma construção de camada única é a mais simples, outras opções de configuração estão disponíveis no Amitron, incluindo:
PCBs de alumínio flexíveis
Um dos mais recentes desenvolvimentos em materiais IMS é dielétricos flexíveis. Estes materiais apresentam um sistema de resina de poliimida com cargas cerâmicas que fornecem excelente isolamento elétrico, flexibilidade e, claro, condutividade térmica. Quando aplicado a um material de alumínio flexível como 5754 ou similar, o produto pode ser formado para obter uma variedade de formas e ângulos que podem eliminar equipamentos, conectores e cabos caros. Embora esses materiais sejam flexíveis, eles devem ser colocados no lugar e permanecer no lugar. Eles não são adequados para aplicativos que devem ser flexionados regularmente.
PCBs de alumínio híbrido
Em uma construção IMS “Híbrida”, um “Subconjunto” de um material não térmico é processado independentemente e, em seguida, é ligado à base de alumínio com materiais térmicos. A construção mais comum é uma submontagem de 2 ou 4 camadas feita a partir do FR-4 convencional. A união desta camada a uma base de alumínio com dielétricos térmicos pode ajudar a dissipar o calor, melhorar a rigidez e agir como um escudo. Outros benefícios incluem:
● Menos dispendioso do que uma construção de todos os materiais termicamente condutivos
● Fornece desempenho térmico superior ao produto padrão FR-4
● Pode eliminar dissipadores de calor dispendiosos e etapas de montagem associadas
● Pode ser usado em aplicações de RF onde uma camada superficial de PTFE é desejada por suas características de perda.
● Uso de janelas de componentes no alumínio para acomodar os componentes do furo passante. Isso permite que conectores e cabos passem por conexões pelo substrato, enquanto o filete de solda cria uma vedação sem a necessidade de gaxetas especiais ou outros adaptadores caros.
PCBs de alumínio multicamadas
Comuns no mercado de fornecimento de energia de alto desempenho, os PCBs multicamadas IMS são feitos de múltiplas camadas de dielétricos termicamente condutivos. Estas construções têm uma ou mais camadas de circuitos enterrados no dieléctrico com vias cegas que actuam como vias térmicas ou vias de sinal. Embora mais caros e menos eficientes na transferência de calor como projetos de camada única, eles fornecem uma solução simples e eficaz para a dissipação de calor em projetos mais complexos.
PCBs de alumínio com passagem direta
Nas construções mais complexas, uma camada de alumínio pode formar um "núcleo" de construção térmica multicamadas. O alumínio é pré-perfurado e preenchido com dielétrico antes da laminação. Materiais térmicos ou subconjuntos podem ser laminados em ambos os lados do alumínio usando materiais de ligação térmica. Uma vez laminado, o conjunto completo é perfurado similar a um PCB multicamada convencional. Os buracos atravessados atravessam as folgas no alumínio para manter o isolamento elétrico. Como alternativa, um núcleo de cobre pode permitir conexões elétricas diretas, bem como furos passantes isolados.
