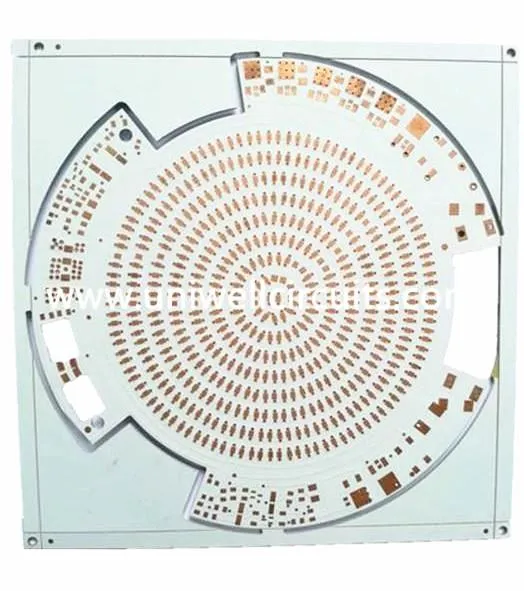

Placa de circuito de alumínio de 1 camada
1. produção descrever
Detalhes for1 placa de circuito de alumínio de camada | |
Nome da peça: | Placa de circuito de alumínio de 1 camada |
Material base: | Laminado de base de alumínio |
Contagem de camadas: | 1 camada |
Espessura de cobre: | 1 oz ou 35um |
Espessura da placa acabada: | 1,6 mm |
Cor máscara de solda: | Imagem Líquida Branca Soldávelmask (LPI) |
Cor da legenda: | não |
Superfície acabado: | Ouro de imersão |
Perfil: | CNC + V-CUT |
Condutividade térmica: | 1,0 W / mK |
Tensão de quebra da camada isolada | ≥3KV |
Area de aplicação: | Iluminação LED |
Os produtos da Uniwell têm ampla gama de aplicações:
1) Full color display LED: Igualmente ou compactamente fazer o vermelho, verde, cor azul em um ponto, igualmente distribuir no painel, e assim fazer toda a exibição
2) geralmente se aplicam para esportes físicos, propaganda, banco, bolsa de valores, estação, porto, mercado, telecomunicações, departamento, escola, monitor, restaurante, entretenimento, etc.
Capacidade técnica 2.PCB
Material | FR4, CEM-3, núcleo de metal, |
Livre de halogênio, Rogers, PTFE | |
Max. Tamanho da placa de acabamento | 1500X610 mm |
Min. Espessura da placa | 0,20 mm |
Max. Espessura da placa | 8,0 mm |
Enterrado / Blind Via (não cruzado) | 0,1 mm |
Ração do Aspecto | 16:01 |
Min. Tamanho de perfuração (mecânica) | 0,20 mm |
Tolerância PTH / Pressing fit hole / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Contagem de Camadas | 40 |
Max. cobre (interno / externo) | 6 oz / 10 oz |
Tolerância à perfuração | +/- 2mil |
Registro de camada para camada | +/- 3mil |
Min. largura da linha / espaço | 2,5 / 2,5mil |
Passo BGA | 8mil |
Tratamento da superfície | HASL, HASL sem chumbo, |
ENIG, prata de imersão / estanho, OSP |
3. prazo de execução & logistcis
1) prazo de execução
Camadas | Curva rápida | Ordem da amostra | Ordem em massa |
solteiro | 24 horas | 3 dias úteis | 7 dias de trabalho |
Duplo | 24 horas | 4 dias úteis | 7 dias de trabalho |
4-6layer | 48 horas | Dias 5-6working | 10 dias úteis |
8-12layer | 120 horas | Dias 7-9working | 15 dias de trabalho |
Baseado em FR-4, Excluir lead time material | |||
2) Logística
Nós podemos oferecer FOB Shenzhen, FOB HK ou CIF no destino do cliente.
Envie diretamente para o seu armazém designado globalmente.
4. embalagem e entrega
1) detalhe da embalagem: saco selado, sacos anti-estáticos, caixa apropriada ou siga sua exigência.
Entrega
Tipo de transporte: UPS, DHL, FedEx, EMS, China Post Air Mail etc. Você pode escolher o custo de transporte como você quer.
1) alta velocidade: express para amostras ou urgentemente ordens.
2) seleção expressa
