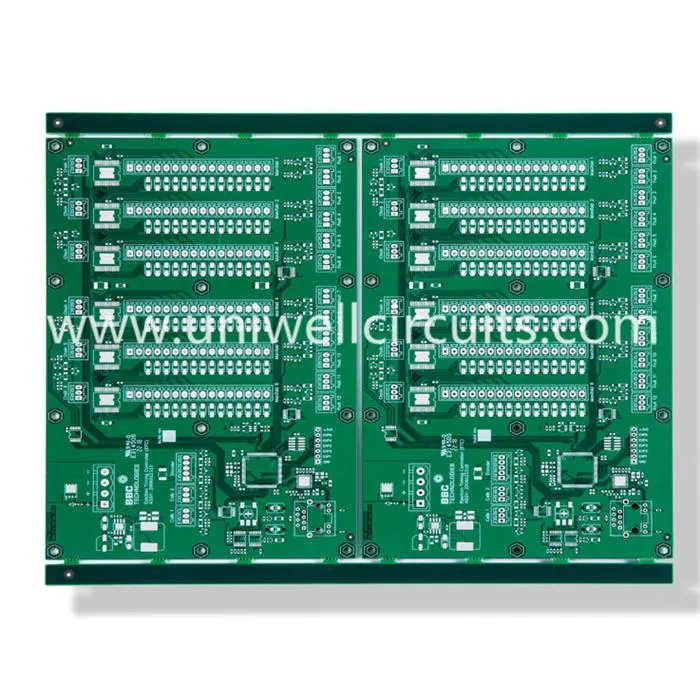

1. produção presente
Especificação:
Camada: 4
Espessura da placa: 1,6 mm
Tratamento de superfície: prata de imersão.
Material: FR4 TG170.
Largura mínima da linha / distância da linha: 8 / 10mil
Peso de cobre: 105μm
A Uniwell fornece placa de face única, placa de camada dupla, javali de múltiplas camadas (até 32 camadas), placa de flexão de lado único, placa de flexão de dupla face e de flexão de múltiplas camadas, placa de flexão rígida etc.
O rápido e rápido giro do protótipo sem sacrificar a qualidade é o maior personagem.
Informação 2.Company
Baseado em Shenzhen, Uniwell circuits cO, lTD. em design, desenvolvimento, fabricação e vendas de alta precisão PCBs frente e verso e multicamadas (Placa de Circuito Impresso) com foco em rápida virada, protótipo, volumes médio e grande, também poderia fornecer:
- Fabricação de contrato com PCB
- Serviços de montagem de PCB
- Design e venda de PCBs
- Compra de componentes e gerenciamento de materiais
- Design de produto
- Prototipagem Rápida PCB e PCBA
- Conjuntos de cabos e fios
- Plásticos e moldes
- AOI, X-Ray testing, outro serviço de testes de função
O projeto do PWB 3.High da qualidade deve tomar do inventário.
O layout de componentes é uma premissa básica para a criação de diagramas de PCB de alta qualidade. Os requisitos para o layout de componentes incluem instalação, tensão, aquecimento, sinal e estética.
O layout de componentes é uma premissa básica para projetar diagramas de PCB de alta qualidade.
1) layout do componente
Os requisitos para o layout do componente incluem instalação, tensão, aquecimento, sinal e estética.
1.1.Instalação
Refere-se às situações de aplicação específicas, a fim de instalar a placa de circuito sem problemas no chassi, carcaça, slot, e não interferência de espaço, como curto-circuito, e colocar os conectores especificados em uma posição especificada no chassi ou gabinete série de requisitos básicos. Eu não vou entrar nisso.
1.2.O estresse
A placa de circuito deve ser capaz de suportar todos os tipos de forças externas e vibração durante a instalação e operação.Portanto, a placa de circuito deve ter uma forma razoável, e a posição de vários orifícios (orifícios e orifícios especiais) na placa deve ser arranjado razoavelmente.Geralmente, a distância entre o buraco ea placa é maior que o diâmetro do buraco.Ao mesmo tempo, deve-se notar também que as seções mais fracas das placas causadas pelos furos de formato especial também deve ter suficiente resistência dobra. O conector na placa "estende" diretamente a caixa do equipamento, especialmente para garantir a confiabilidade do uso a longo prazo.
1.3.Heat
No caso de alta potência e dispositivos de aquecimento, além de garantir as condições de dissipação de calor, ele deve ser colocado na posição adequada.Especialmente no sistema de simulação de precisão, é necessário prestar especial atenção aos efeitos adversos do campo de temperatura gerado por esses dispositivos no circuito pré-amplificador frágil.Em geral, uma grande parte da energia deve ser separada em um módulo, e algumas medidas de isolamento térmico devem ser tomadas com o circuito de processamento de sinal.
1.4.O sinal
Interferência de sinal é o fator mais importante a ser considerado no projeto de layout PCB. Vários aspectos básicos são: circuito de sinal fraco e separação de circuito de sinal forte ou mesmo isolamento; A parte AC é separada da parte DC; A parte de alta freqüência é separada da parte baixa freqüência; Observe a direção da linha de sinal; O arranjo de linhas de terra; Escudo apropriado, filtragem e outras medidas.Estes são um monte de argumentos que foram enfatizados repetidamente, não repetido aqui.
1.5.Bonito
Não só você deve considerar a colocação ordenada e ordenada dos componentes, mas também considerar o fluxo gracioso da linha. Como o leigo geral às vezes enfatiza o primeiro, é necessário avaliar as vantagens e desvantagens do projeto de circuito. Para fazer a imagem do produto, o primeiro deve ter prioridade quando o desempenho não é exigente. No entanto, no caso de alto desempenho, se você tiver que usar um painel duplo e a placa de circuito estiver dentro dele, você deve dar prioridade para a beleza da linha de passeio.A próxima seção irá discutir a "estética" da fiação.
2) Princípio da fiação
O seguinte é uma introdução detalhada a algumas das medidas anti-interferência menos comuns na literatura.Considerando a aplicação prática, especialmente no julgamento do produto, um grande número de painéis duplos ainda são usados, e os seguintes conteúdos são principalmente para painéis duplos .
2.1.Fiação "estética"
Evite ângulos retos quando virar e tente fazer uma transição com diagonal ou arco.
A linha deve ser ordenada e ordenada, e organizada em diferentes categorias, o que pode não só evitar a interferência mútua de diferentes sinais, mas também facilitar a inspeção e modificação.Para sistema digital, linhas de sinal do mesmo campo (por exemplo, linha de dados, endereço linha) entre não precisa se preocupar com o problema de interferência, mas gosta de ler, escrever, sinal de controle de clock, deve ser legal, melhor linha de terra protegida.
Piso grande (será discutido mais adiante), o fio terra (que deve ser "face") e tentar manter uma distância igual entre as linhas de sinal, na premissa de evitar curto circuito, vazamento o mais próximo possível.
Para sistemas de corrente fraca, as linhas de terra e de energia devem estar o mais perto possível.
Use o sistema do componente da mesa, a linha de sinal é o mais completa possível.
Layout 2.2.round.
Há muita discussão sobre a importância e o princípio de layout da linha de terra na literatura, mas ainda há uma falta de introdução detalhada e precisa para o layout da linha de terra no PCB real.Minha experiência é que, a fim de melhorar a confiabilidade do sistema (ao invés de apenas fazer um protótipo experimental), a linha de base não pode ser subestimada, especialmente no processamento de sinal fraco. Para este fim, não devemos poupar esforços para implementar o princípio de "grande área de propagação".
Ao pavimentar o solo, ele deve ser semelhante a uma grade, a menos que seja fragmentado por outras linhas. O desempenho térmico e a condutividade de alta frequência da rede são muito melhores do que a de todo o solo. Na fiação de painel duplo, às vezes é necessário para separar o fio terra, a fim de percorrer a linha de sinal, o que é extremamente desfavorável para manter baixa resistência do solo.Por esta razão, uma série de "inteligentes" significa deve ser adotado para garantir o "bom" da corrente.Estas técnicas incluir:
Um grande número de componentes de montagem em superfície é usado para eliminar o espaço "original" ocupado pelos furos de soldagem.
Fazer pleno uso do espaço positivo: o uso extensivo de componentes de montagem em superfície de ocasiões, para tentar fazer as linhas de sinal ir para cima, tanto quanto possível para o solo ao fundo "altruísta", também envolve inúmeros finamente dicas, tenho meu livro em uma das habilidades de PCB: pino de câmbio tem um recruta, há muitos feitiços semelhantes, continuará a escrever.
Arranjo razoável de linhas de sinal, vai abordar em áreas críticas, especialmente o "coração" (aqui está relacionado com toda a comunicação terra placa) "para" para o chão, enquanto o design cuidado, ele ainda pode fazê-lo.
Negativo e cooperação positiva: às vezes um lado no prato, chão é "desesperado", pode tentar fazer os dois lados da fiação coordenar-se com o outro neste momento ", eu não posso ficar aqui tem seu próprio lugar para ye" , na posição oposta correspondente ao esvaziar um pedaço de terra relvado colocado o suficiente, novamente através do número, localização, razoável o suficiente via (considerando buraco tem maior resistência), através deste? Quot; "A ponte" será forçosamente dividido por as linhas das linhas de sinal que foram cruzadas, mas elas estão relutantes em serem anexadas, e esperam que os dois lados unificados dos estreitos de Taiwan sejam integrados em uma condutividade elétrica suficiente.
O número da parede do cão: é muito difícil sair do lugar e não querer que a enorme linha de terra seja cortada por uma única linha de sinal, deixe que isso sinalize um pouco de injustiça, atravesse a fiação. , Eu não estou contente em apenas puxar um fio desencapado, o sinal com precisão e precisa passar por um resistor, ou outras "pernas longas", posso perfeitamente justificável para estender o pino do dispositivo, a posição do jumper de meio expediente, através do sinal, e evite o saltador que esses nomes inconvenientes: - (na maioria dos casos, é claro, eu sempre posso fazer tal sinal do lugar certo para evitar a terra pela cruz, a única necessidade é a observação e a imaginação.
No mínimo, o caminho da corrente de terra deve ser razoável, e a corrente grande e a corrente de sinal fraco não devem avançar lado a lado. Às vezes, escolhendo um caminho razoável, uma linha de linhas de terra vale um grupo excessivamente configurado.
Por fim, há um famoso ditado: "você pode confiar em sua mãe, mas nunca confiar em sua terra". Em ocasiões de processamento de sinal muito fraco (abaixo de microvolt), mesmo por gancho ou trapaceiro, garante a consistência do potencial de terra , sobre os pontos-chave da diferença de potencial do solo ainda quer mais do que a amplitude do sinal processado, pelo menos na mesma ordem de grandeza, mesmo que o potencial direito estático, diferença de potencial instantâneo ainda pode ser muito grande.Para tal ocasião, o primeiro princípio é fazer com que o circuito trabalhe como independente do potencial de terra possível.
2.3.Linha de potência e filtragem de potência.
Eu não concordo com a literatura geral que a linha de energia deve ser o mais grossa possível. Apenas em alta potência (1 segundo na corrente média da fonte de alimentação pode chegar a 1 a), deve garantir largura de cabo de energia suficiente (minha experiência, 50 mil por 1 uma corrente correspondente para atender às necessidades da maioria dos casos) .A largura do cabo de alimentação não é a chave, apenas para evitar a interferência do sinal.Mesmo, por vezes, as linhas de energia mais finas são melhores! A qualidade da fonte de alimentação é geralmente não em seu valor absoluto, mas na flutuação da fonte de alimentação e na interferência da superposição.A chave para a interferência de energia é a capacitância do filtro! Se o seu aplicativo não tiver requisitos rigorosos para a qualidade da energia, não economize no capacitor do filtro! usando a capacitância do filtro, observe o seguinte:
Todo o circuito da extremidade de entrada de energia deve haver um "total" de medidas de filtragem, e vários tipos de capacitores devem corresponder uns aos outros ", o mesmo não pode ser pouco, pelo menos não ruim J para sistema digital deve ter pelo menos 100 + 10 uF uF tântalo eletrolítico + uF + 1 nf SMT patch 0.1.High frequency (100kHz) 100uF eletrólise + 10uF chip tântalo + 0.47uF patch + 0.1uf patch.Ac sistema de simulação: para CC e sistemas analógicos de baixa freqüência: 1000uF | Eletrólise 1000uF + 10uF tântalo + 1uF patch + 0,1uF patch.
Deve haver um "conjunto" de capacitores de filtro em torno de cada chip importante. Para sistemas digitais, um patch de 0,1 uF é suficiente, corrente de trabalho ou chip importante em geral ou de trabalho também deve estar em um tantalum de 10 uF ou 1 uF, o mais alto chips de freqüência de trabalho (CPU, cristais) e 10 nf | 470 pf ou 1 nf.A capacidade deve ser o mais próximo possível do pino de alimentação do chip e tão direta quanto possível, quanto menor o mais próximo.
Para a capacitância do filtro de cavacos, o interior (capacitância do filtro para o pé tubo de potência do chip) deve ser o mais grosso possível, de preferência com várias linhas finas.Suplicado com o capacitor de filtro é baixa (ac) fonte de tensão de impedância e suprimir interferência de acoplamento de câmbio, fora dos pés tubo do condensador (da energia principal para filtrar capacitância de a) o cabo de alimentação não é tão importante, não seja largura da linha muito grossa, pelo menos, para ocupar muita área de placa.Em alguns sistemas de simulação, o poder a entrada também é necessária para usar a rede do filtro RC para suprimir ainda mais a interferência, enquanto a linha de energia menor às vezes acontece de ter o efeito do resistor no filtro RC, o que é benéfico.
Para um sistema com uma ampla faixa de temperatura operacional, é importante observar que o capacitor eletrolítico de alumínio pode reduzir ou até mesmo perder o efeito de filtragem a baixa temperatura, e os capacitores de tântalo apropriados devem ser usados.Por exemplo, use 100uF tantalum | Alumínio de 1000uF em vez de alumínio de 470uF, ou substituir alumínio de 100uF com tântalo de chip de 22uF.
Observe que os capacitores eletrolíticos de alumínio não devem estar muito próximos de dispositivos de aquecimento de alta potência.
4. Nossos principais clientes são de fabricantes de médio porte na linha de produtos eletrônicos de consumidores, produtos digitais, telecomunicações de rádio, gestão industrial, automação e tratamento médico, etc. Nossa sólida base de clientes trouxe um forte impulso para o crescimento da empresa.
