PWB de alta frequência 10L ENIG
1. descrição do produto
Especificação

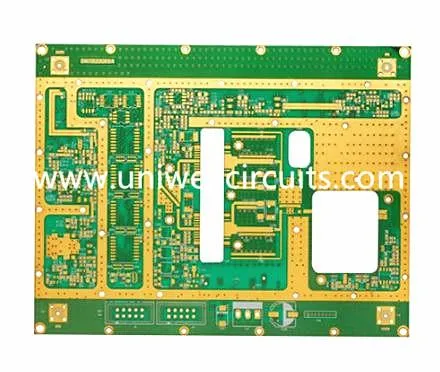

10 camadas de imersão em ouro de alta freqüência PCB
Camada: 10 camadas
material: Ro4350B + FR4
Espessura: 1,5 mm
Superfície acabada: ENIG (2U ”)
Abertura mínima: 0,35 mm.
Aplicação: indústria automática
Características: alta freqüência de mistura.
Uniwell circuitos foi fundada em 2007, que é um oi-tech empresa especializada na produção de variedade, volume médio, personalizado PCB & PCBA produtos com RoHS, UL, ISO, SGS certification.10 anos'experience com produção de PCB, com entusiasmo total, Uniwell está procurando encaminhar para ser seu fornecedor qualificado!
2.aplicação
A Uniwell oferece protótipos de giro rápido e PCBs de médio volume.
Nossos produtos são amplamente aplicados para produtos aeroespaciais, médicos, automotivos, telecomunicações, computadores, áudio, vídeo e assim por diante.
3. Especificação sobre nossos serviços de PCB
Material | FR4, CEM-3, núcleo de metal, |
Livre de halogênio, Rogers, PTFE | |
Max. Tamanho da placa de acabamento | 1500X610 mm |
Min. Espessura da placa | 0,20 mm |
Max. Espessura da placa | 8,0 mm |
Enterrado / Blind Via (não cruzado) | 0,1 mm |
Ração do Aspecto | 16:01 |
Min. Tamanho de perfuração (mecânica) | 0,20 mm |
Tolerância PTH / Pressing fit hole / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Contagem de Camadas | 40 |
Max. cobre (interno / externo) | 6 oz / 10 oz |
Tolerância à perfuração | +/- 2mil |
Registro de camada para camada | +/- 3mil |
Min. largura da linha / espaço | 2,5 / 2,5mil |
Passo BGA | 8mil |
Tratamento da superfície | HASL, HASL sem chumbo, |
ENIG, prata de imersão / estanho, OSP |
4. embalagem e transporte
Embalagem
Normalmente, vamos embalar o PCB com sacos de plástico bolha primeiro para proteger os produtos perfeitos.
Remessa
Uniwell pode providenciar a entrega como o pedido do cliente. Se você quer escolher PORTA para entrega expressa PORTA ou ar ou mar, está tudo bem. E também vamos escolher o mais barato com entrega de segurança para você.
5. Little conhecimento --- o caráter de alta freqüência PCB
(1) A constante dielétrica (Dk) deve ser pequena e estável, geralmente quanto menor, melhor. A taxa de transmissão do sinal é proporcional à raiz quadrada da constante dielétrica do material, a alta constante dielétrica provavelmente causará atraso na transmissão do sinal.
(2) Perda dielétrica (Df) deve ser pequena, o que afeta principalmente a qualidade da transmissão do sinal, a menor perda dielétrica, a perda de sinal também é menor.
(3) O coeficiente de expansão térmica deve estar o mais próximo possível da folha de cobre, porque as inconsistências nas mudanças a quente e a frio causam a separação da folha de cobre.
(4) baixa absorção de água afetará a constante dielétrica e a perda dielétrica quando estiver úmida.
(5) Outras resistências ao calor, resistência química, resistência ao impacto, resistência à descamação, etc. também devem ser boas.
O fenômeno de falha da placa de alta freqüência é causado principalmente pelo baixo valor da constante dielétrica causado pelo impacto da estabilidade do circuito de alta freqüência. Sinal de alta freqüência tem efeito de pele condutor, a baixa constante dielétrica placa de circuito irá causar perda de sinal de alta freqüência, ele vai fazer o sinal enfraquecido, desvio de freqüência, até mesmo parar a vibração. O desempenho elétrico geral é pior.
Uniwell é um fabricante profissional de PCB na China que fornece serviço PCB de alta qualidade incluindo fabricação de PCB de alta frequência com preço acessível, se você quiser saber mais sobre isso, entre em contato conosco livremente.
