Com o avanço da tecnologia de processo da nossa empresa, os produtos semi-flex de PCB da Uniwell têm forte confiabilidade, bom desempenho de flexão e maior custo-efetividade e foram reconhecidos por um grande número de clientes, com mais e mais pedidos. Para melhor atender os clientes e atender às necessidades de seus produtos, o seguinte introduzirá a aplicação, as características e a tecnologia de processo da placa semi -flexível e da placa semi -flexível de policarbonato.
Aplicação de placa semi -flexível
O PCB Semi Flex é um tipo de PCB usado no campo de flexão estática, obtida pela combinação de moagem profunda de controle ou tecnologia de processamento de flexão rígido (moagem de tampas abertas ou janelas etc.) no processo de processamento da placa dura padrão. Geralmente, adota uma estrutura laminada assimétrica e é adequada apenas para processos de instalação sob estresse estático.
Geralmente, em alguns cenários de aplicação, a flexão dinâmica contínua não é necessária, como flexão limitada apenas durante a instalação, retrabalho e manutenção, e a área de flexão não precisa ser muito macia. O uso de placas compostas flexíveis rígidas convencionais é obviamente "usada demais" e cara. Nesse caso, o uso de placas semi -flexíveis com certa capacidade de flexão pode atender aos requisitos.

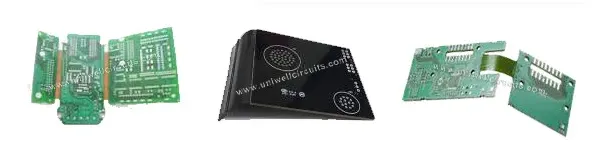

Aplicação de placa semi -flexível
Devido ao uso de placa FR4 rígida fina ou CCL semi -flexível em vez da Polyimide FCCL, essa tecnologia pode reduzir bastante seu custo de produção.
adota material rígido FR4 fino, que possui uma taxa de absorção de água mais baixa que o material PI flexível e não requer tempeamento e cozimento antes de processamento adicional.
tem melhor estabilidade dimensional do que folhas flexíveis.
Como o R-FPC (Multiflex), pode ter a possibilidade de instalação tridimensional.
Reduza os custos de compras e logística causados por processos adicionais de cabo, montagem de conectores e solução.
Confiabilidade aprimorada devido a menos interfaces.
UNIWELL CIRCUITOS TECNOLOGIA DE PROCESSO SEMI FLEXIBILÍVEL
As placas semi -flexíveis costumam usar três técnicas de produção:
Laminado rígido FR4 puro, moagem de profundidade controlada e afinamento, podem ser usados como uma zona flexível de flexão, controlando a área que precisa ser dobrada até uma certa espessura. Esse processo requer alta precisão no controle da profundidade do equipamento, e a uniformidade do excesso de espessura está intimamente relacionada ao desempenho da flexão. A espessura desigual pode facilmente fazer com que o produto quebre durante o uso.
O FR4 é laminado com flexibilidade e a folha de PP é pré -aberta na área onde a flexibilidade precisa ser exposta, enquanto a parte rígida não é temporariamente aberta. Finalmente, a área rígida suspensa pode ser retirada com uma máquina de moagem de profundidade controlada, e a área dobrada do circuito é protegida com um filme ou tinta flexível de cobertura. Esse processo carrega o risco de indentação de compressão e fraturamento semi -flexível, o que leva diretamente a filmes soltos e defeitos na produção de circuitos. Além disso, o transbordamento da cola causando dificuldade em abrir a tampa é outra dificuldade.
O FR4 é laminado com materiais flexíveis e, antes da laminação, as folhas FR4 e PP usam a tecnologia de placa rígida e flexível com janelas abertas nas peças que precisam ser dobradas. Devido ao uso de placas de núcleo FR4 finas finas ou materiais semi -flexíveis como área de flexão, esse processo também carrega o risco de quebra e danos. Portanto, deve -se tomar um cuidado especial para protegê -lo durante o processo de produção subsequente.
Atualmente, nossa empresa está totalmente madura na tecnologia de processo de produção de placas composições macias e duras e conseguiu resolver todas as dificuldades técnicas no processo de produção. Portanto, ao fabricar placas semi -flexíveis, usamos principalmente a tecnologia de processo de fabricação de placas compostas duras suaves (o segundo tipo) para produzir placas semi -flexíveis, que possuem uma alta taxa de qualificação de produtos, forte confiabilidade e bom desempenho de flexão. Nossos produtos receberam elogios unânimes de nossos clientes.
