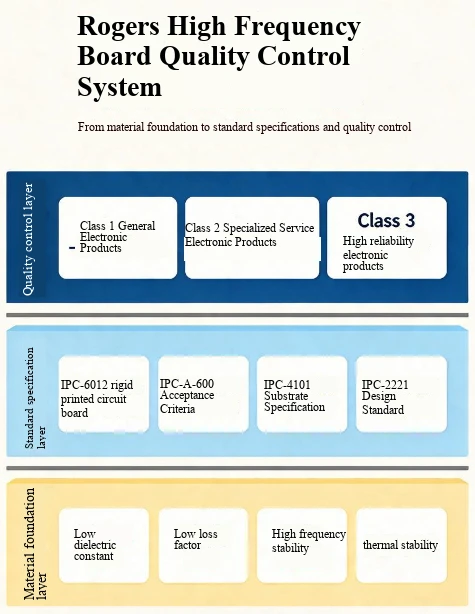

O principal sistema de conformidade de Rogersplaca de alta frequênciaé baseado em IPC-6018D como referência exclusiva de desempenho de placas de alta frequência, combinado com especificações gerais de placas rígidas, como IPC-6012 e IPC-A-600, formando um sistema de controle em camadas de acordo com os níveis de qualidade Classe 1/2/3, cobrindo todos os requisitos da cadeia, desde matérias-primas, processos de fabricação até a aceitação do produto acabado. É a base principal para garantir a integridade do sinal e a confiabilidade de longo prazo em cenários de microondas de RF e ondas milimétricas.
Sistema padrão IPC aplicável principal
Os requisitos de conformidade para placas de alta frequência Rogers não são um padrão único, mas um conjunto de combinações de especificações de vários níveis personalizadas para características de alta frequência:
IPC-6018D "Especificação de identificação e desempenho para placas impressas de alta frequência (microondas)": este é o padrão principal exclusivo para placas de alta frequência Rogers, com a versão D mais recente lançada em 2022, visando especificamente cenários de alta frequência acima de 500 MHz. Ele esclarece indicadores exclusivos de alta frequência, como tolerância de constante dielétrica, controle de impedância e rugosidade do condutor, que não são cobertos pelo padrão FR-4 comum.
IPC-6012F "Especificação de identificação e desempenho para placas impressas rígidas": a versão mais recente atualizada em 2023. Como uma especificação básica geral para placas rígidas, ela complementa os requisitos gerais de propriedades mecânicas, confiabilidade de cobre de furo, testes ambientais, etc. das placas híbridas Rogers. Seu apêndice de suplemento de aplicação automotiva também é aplicável a cenários especiais, como radar de ondas milimétricas para especificações de veículos.
IPC-A-600H "Aceitabilidade de placas impressas": a versão mais recente atualizada em 2025 fornece uma referência de julgamento visual para defeitos de aparência de placas de alta frequência, esclarecendo os limites aceitáveis para defeitos de aparência, como rugosidade de borda e deslocamento de máscara de solda de linhas de sinal de alta frequência.
Especificação do substrato IPC-4103/4104: toda a série de placas da Rogers deve passar pela certificação de folha de corte deste padrão de série antes de sair da fábrica e concluir a verificação completa dos principais parâmetros, como constante dielétrica, fator de perda e coeficiente de expansão térmica para garantir a consistência do lote das matérias-primas.
Requisitos de indicadores-chave exclusivos de alta frequência
Diferente dos PCBs FR-4 comuns, as placas de alta frequência Rogers adicionaram vários requisitos obrigatórios exclusivos no padrão IPC-6018:
Controle de desempenho dielétrico: A tolerância da constante dielétrica (Dk) da placa Rogers deve ser controlada dentro de ± 2% do valor nominal, e o fator de perda medido (Df) em 10 GHz não deve exceder 15% do valor nominal na folha de dados do material para evitar perda excessiva de inserção de alta frequência.
Rugosidade da borda do condutor: A classe 3 requer uma rugosidade da borda da linha menor ou igual a 5 μm, reduzindo significativamente as perdas de espalhamento do condutor em bandas de frequência de ondas milimétricas e garantindo eficiência de transmissão de sinal em bandas de frequência acima de 77GHz.
Requisito de baixa relação de onda estacionária: Dentro da banda de frequência operacional especificada, a relação de onda estacionária de toda a linha de transmissão na placa deve ser menor ou igual a 1,2. Este é um item de aceitação exclusiva de alta frequência que não é obrigatório no padrão do conselho FR-4 comum.
Requisitos de resistência ao envelhecimento ambiental: De acordo com o método de teste IPC-TM-650, após 1.000 horas em um ambiente de 85 graus/85% de umidade relativa, a taxa de alteração do parâmetro dielétrico deve ser menor ou igual a 3% para garantir desempenho estável em cenários de serviço de longo prazo, como estações base externas e radares aéreos.
Guia prático para seleção de notas
Class2 é preferido para comunicação industrial comum e módulos de RF não essenciais, equilibrando desempenho e custo, e é atualmente o nível principal para produção em massa de placas de alta frequência Rogers.
Radares montados em veículos de 77 GHz, aeroespaciais e equipamentos médicos implantáveis de alta frequência devem escolher a Classe 3 para atender aos requisitos de alta confiabilidade de falha zero e ser equipados com certificação de sistema AS9100 ou IATF16949.
Todos os painéis compostos de pressão mista Rogers FR-4 devem atender aos requisitos de classe correspondentes de IPC-6018 (parte de alta frequência) e IPC-6012 (parte FR-4) para evitar o risco de delaminação da interface de materiais heterogêneos.
