A precisão das placas de circuito impresso, como um indicador chave para medir a qualidade e o desempenho das placas de circuito impresso, está afetando profundamente a trajetória de desenvolvimento da indústria eletrônica. De smartphones e computadores a equipamentos aeroespaciais e instrumentos médicos, quase todos os dispositivos eletrônicos dependem de placas de circuito impresso de alta-precisão para garantir operação estável e bom desempenho.

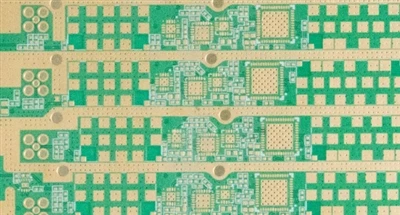

1, O principal significado da precisão em placas de circuito impresso
(1) Garanta um desempenho elétrico estável
Placas de circuito impresso de alta precisão podem controlar com precisão a largura, o espaçamento, bem como a posição e o tamanho das vias no circuito. Em circuitos-de alta frequência, desvios sutis de linha podem levar à incompatibilidade de impedância durante a transmissão do sinal, causando problemas como reflexão e atenuação do sinal, afetando seriamente a integridade do sinal.
(2) Aumentar a confiabilidade dos dispositivos eletrônicos
A precisão precisa da placa de circuito pode efetivamente reduzir a probabilidade de falhas, como curtos-circuitos e circuitos abertos. Quando os pinos dos componentes são precisamente combinados com as almofadas de solda na placa de circuito, a qualidade da soldagem é garantida e pode suportar-choques de corrente e vibrações mecânicas de longo prazo. No campo da eletrônica automotiva, a precisão das placas de circuito impresso para unidades de controle de motores é crucial. Durante o processo de condução, os carros enfrentarão fatores ambientais complexos, como vibrações e mudanças de temperatura. Placas de circuito impresso de alta precisão podem garantir conexões estáveis do circuito interno da ECU, mantendo o motor no melhor estado operacional, evitando operação anormal do motor causada por falhas na placa de circuito e garantindo segurança e estabilidade ao dirigir.
(3) Promover o processo de miniaturização de dispositivos eletrônicos
Com o desenvolvimento de produtos eletrônicos voltados à miniaturização e à leveza, foram apresentados requisitos mais elevados para a integração de placas de circuito impresso. A fabricação de circuitos de alta precisão e o processamento de furos permitem que mais componentes e circuitos complexos sejam acomodados em espaços limitados. Tomando um smartwatch como exemplo, seu espaço interno é extremamente limitado, mas requer a integração de múltiplos módulos funcionais, como comunicação, posicionamento, monitoramento de frequência cardíaca, etc. Usando placas de circuito impresso de alta-precisão, é possível processar linhas finas e pequenas vias, construindo sistemas de circuitos complexos e precisos entre polegadas quadradas, atendendo aos requisitos duplos de alto desempenho e miniaturização para smartwatches.
2, Vários fatores que afetam a precisão das placas de circuito impresso
(1) Limitações de precisão do equipamento de fabricação
Equipamento de perfuração: O equipamento de perfuração mecânica tradicional tem certas limitações no diâmetro da broca e na precisão da perfuração. De modo geral, a abertura mínima da perfuração mecânica comum pode atingir cerca de 0,2 mm, com uma precisão de abertura de ± 0,05 mm. Quando furos de diâmetro menor (como aqueles abaixo de 0,1 mm) precisam ser usinados, a broca está sujeita a desgaste, quebra e outros problemas, resultando em maior desvio de posição do furo. Embora a tecnologia de perfuração a laser possa atingir um processamento de abertura menor com uma precisão de ± 0,01 mm ou até mais, o custo do equipamento é alto e a eficiência de processamento é relativamente baixa.
Equipamento de litografia: a litografia é um processo crítico para transferir padrões de circuito para laminados-revestidos de cobre. A resolução do equipamento de litografia determina a largura mínima da linha e o espaçamento que pode ser produzido. Por exemplo, a resolução do equipamento de litografia comum pode ser em torno de 10 μm, o que é difícil de atender aos requisitos de processamento de placas de circuito impresso de alta-precisão para linhas de 3 μm ou até mais finas. Equipamentos de litografia de última geração, como equipamentos de litografia ultravioleta extremo, podem atingir resolução de nível nanométrico, mas o preço do equipamento é extremamente caro e o limite técnico é extremamente alto. Atualmente, ele é aplicado apenas em algumas empresas avançadas de fabricação de placas de circuito impresso.
(2) Flutuações nas características das matérias-primas
Laminado revestido de cobre: A planicidade e o coeficiente de expansão térmica do laminado revestido de cobre têm um impacto significativo na precisão das placas de circuito impresso. Durante o processamento-de alta temperatura, se o coeficiente de expansão térmica da placa revestida-de cobre for instável, isso causará deformação da placa, resultando em desvios nas posições do circuito e dos furos. Por exemplo, alguns laminados revestidos de-cobre-de baixo custo têm um alto coeficiente de expansão térmica. No processo de prensagem de placas multicamadas, devido à expansão e contração inconsistentes de cada camada da placa, é fácil causar desalinhamento entre camadas, o que afeta a precisão geral. Laminados revestidos-de cobre de alta qualidade, como aqueles feitos de materiais de alto-desempenho, como poliimida, têm um coeficiente de expansão térmica baixo e estável, o que pode reduzir efetivamente a perda de precisão causada pela deformação térmica.
Folha de cobre: A uniformidade da espessura da folha de cobre não pode ser ignorada. Se houver um desvio na espessura da folha de cobre, durante o processo de gravação, as partes mais grossas podem não ser completamente gravadas, enquanto as partes mais finas podem ser gravadas demais, resultando em larguras de circuito inconsistentes e afetando o desempenho do circuito. Além disso, a força de ligação entre a folha de cobre e o substrato é insuficiente, o que pode levar ao descascamento da folha de cobre durante o processamento subsequente e também danificar a precisão da placa de circuito.
(3) Os desafios complexos dos processos de produção
Processo de gravação: A gravação é o processo de remoção de camadas de cobre desnecessárias para formar padrões de circuito. A concentração, temperatura, tempo de gravação e uniformidade de pulverização do equipamento de gravação da solução de gravação podem afetar a precisão da gravação. Se a concentração da solução de gravação for muito alta ou o tempo de gravação for muito longo, isso causará corrosão excessiva do circuito e resultará em uma largura de linha mais fina; Pelo contrário, se a corrosão for insuficiente, o excesso de cobre permanecerá, causando um curto-circuito no circuito. Além disso, durante o processo de gravação de placas multi{3}}camadas, devido às diferenças no grau de contato entre cada camada da folha de cobre e a solução de gravação, é mais provável que ocorra gravação irregular, o que afeta a consistência da precisão de cada camada do circuito.
Processo de galvanoplastia: Durante o processo de galvanoplastia de furos e circuitos, é necessário garantir que a solução de galvanização possa depositar metal uniformemente nas paredes dos furos e superfícies do circuito para formar uma boa camada condutora. Para furos revestidos com pequenas aberturas, a fluidez da solução de revestimento e a difusão de íons metálicos podem ser limitadas, o que pode levar a um revestimento irregular na parede do furo e afetar o desempenho da conexão elétrica. Além disso, a distribuição desigual da densidade de corrente durante o processo de galvanoplastia também pode causar espessura inconsistente do revestimento, o que por sua vez afeta a precisão e a confiabilidade da placa de circuito.
3, Estratégias inovadoras para melhorar a precisão das placas de circuito impresso
(1) Investimento e atualização de equipamentos avançados de fabricação
Aplicação de equipamentos de perfuração de alta-precisão: empresas fabricantes de placas de circuito impresso adotaram equipamentos de perfuração com função de centralização automática, que monitora a posição e a postura da broca em tempo real por meio de sensores de alta{1}}precisão, ajusta automaticamente os parâmetros de perfuração e reduz efetivamente o desvio da posição do furo.
Pesquisa e introdução de equipamentos de litografia de alta-resolução: para romper as limitações da resolução da litografia, as empresas aumentaram seus investimentos em pesquisa e desenvolvimento de equipamentos de litografia de alta-resolução. O equipamento de litografia desenvolvido de forma independente pela empresa adota sistemas ópticos avançados e tecnologia de reconhecimento de imagem, que pode atingir resolução de linha abaixo de 5 μm. Ao mesmo tempo, introduzimos ativamente equipamentos de litografia avançados do exterior, como equipamentos de litografia ultravioleta profunda, que têm uma resolução de cerca de 2 μm, melhorando significativamente a precisão da produção de circuitos de placas de circuito impresso e fornecendo forte suporte para a fabricação de placas de circuito impresso de alta-densidade e alto-desempenho.
(2) Controle rigoroso da qualidade da matéria-prima
Seleção e personalização de laminados-revestidos de cobre: empresas fabricantes de placas de circuito impresso trabalham em estreita colaboração com fornecedores de laminados-revestidos de cobre para selecionar ou personalizar laminados revestidos de cobre-adequados com base nos requisitos de precisão de diferentes produtos. Para cenários de aplicação de alta-precisão, é preferível escolher laminados-revestidos de cobre com baixo coeficiente de expansão térmica e alta planicidade. Por exemplo, na fabricação de placas de circuito impresso na indústria aeroespacial, são frequentemente usados laminados-revestidos de cobre à base de politetrafluoretileno, com seu coeficiente de expansão térmica flutuando dentro de uma faixa muito pequena, o que pode atender aos requisitos rigorosos de precisão da placa de circuito em ambientes de temperaturas extremas. Ao mesmo tempo, fortaleceremos a inspeção dos laminados-revestidos de cobre recebidos e testaremos rigorosamente os diversos indicadores de desempenho das placas por meio de equipamentos de teste de alta-precisão para garantir a qualidade estável e confiável de cada lote de laminados-revestidos de cobre.
Otimização da qualidade da folha de cobre: selecione folhas de cobre de alta-qualidade e espessura uniforme e monitore rigorosamente o processo de produção da folha de cobre. Algumas empresas de produção de folhas de cobre adotam processos eletrolíticos avançados e equipamentos de laminação de alta{2}}precisão para produzir folhas de cobre com tolerâncias de espessura controladas em ± 0,5 μm, fornecendo uma base de matéria-prima de alta-qualidade para a fabricação de placas de circuito impresso. Além disso, ao melhorar o processo de ligação entre a folha de cobre e o substrato, como o uso de técnicas especiais de tratamento de superfície, a adesão entre a folha de cobre e o substrato pode ser melhorada, reduzindo os problemas de precisão causados pelo descascamento da folha de cobre durante o processamento.
(3) Gestão refinada dos processos de produção
Otimização do processo de gravação: ao estabelecer um modelo de processo de gravação preciso, combinado com monitoramento-em tempo real e sistema de controle de feedback, é possível obter um controle preciso do processo de gravação. Por exemplo, usando equipamento de detecção on-line para monitorar parâmetros como concentração, temperatura e taxa de gravação da solução de gravação em tempo real, ajustando automaticamente a quantidade de reposição e o tempo de gravação da solução de gravação com base nos dados de monitoramento para garantir a estabilidade e uniformidade do processo de gravação. Ao mesmo tempo, o desenvolvimento de novas fórmulas de solução de gravação e processos de gravação, como o uso da tecnologia de gravação por pulso, pode efetivamente reduzir a gravação lateral durante o processo de gravação, melhorar a clareza da borda e a precisão do circuito.
Melhoria do processo de galvanoplastia: Em resposta a t
problema de furos de revestimento de pequena abertura, são adotadas tecnologias avançadas, como galvanoplastia por pulso e galvanoplastia assistida por ultrassom. A galvanoplastia por pulso controla o estado ligado/desligado da corrente, permitindo que os íons metálicos na solução de galvanização se depositem de maneira mais uniforme na parede do furo, melhorando efetivamente a uniformidade do revestimento na parede do furo. A galvanoplastia assistida por ultrassom utiliza o efeito de cavitação das ondas ultrassônicas para aumentar a fluidez da solução de galvanização e a capacidade de difusão dos íons metálicos, melhorando assim a qualidade da galvanoplastia de furos revestidos de pequeno - diâmetro. Além disso, a otimização do projeto estrutural dos equipamentos de galvanoplastia garante que a densidade de corrente seja distribuída uniformemente por toda a área de galvanoplastia, alcançando assim consistência na espessura do revestimento e melhorando a precisão e confiabilidade das placas de circuito.
