A placa de circuito tem a grande responsabilidade de transmissão de sinal e conexão elétrica. O processo de deposição de cobre nas placas de circuito é como um elo fundamental para dotar a placa de circuito de “vitalidade”, o que tem um impacto profundo no desempenho da placa de circuito e até mesmo de todo o dispositivo eletrônico.

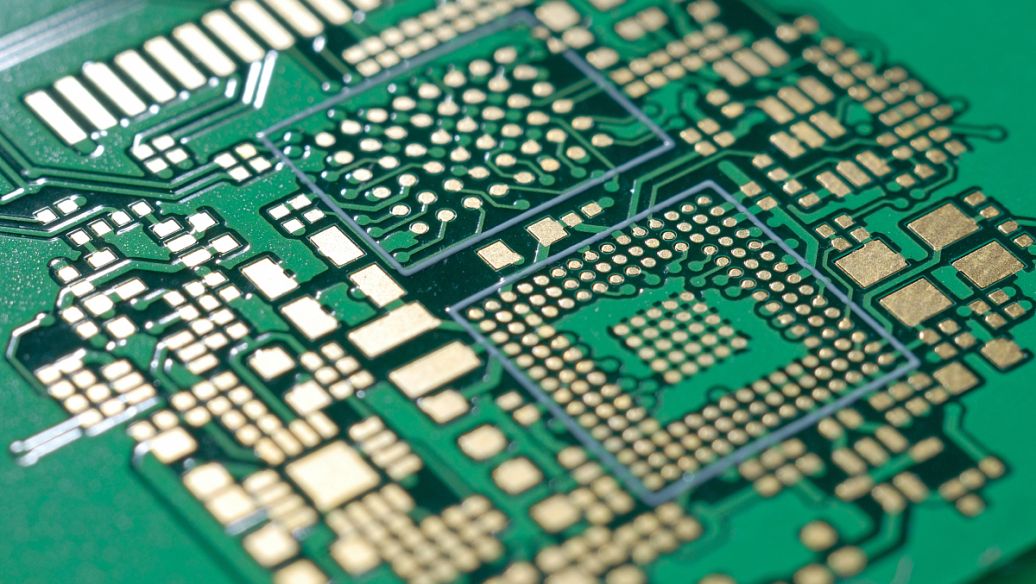

1, Análise de conceito de deposição de cobre em placas de circuito
A deposição de cobre em placas de circuito, também conhecida como revestimento químico de cobre ou deposição de cobre, é um processo que utiliza sua própria reação de oxidação-redução catalítica para construir uma camada de cobre na superfície da placa de circuito. O princípio é utilizar agentes químicos específicos para promover a reação de redução dos íons de cobre em áreas específicas da placa de circuito, depositando e formando uma camada de cobre.
No início da fabricação de placas de circuito, a maioria dos materiais de substrato, como placas de fibra de vidro, não possuíam condutividade. Para realizar várias funções de dispositivos eletrônicos, os circuitos na placa de circuito precisam ser capazes de conduzir corrente suavemente. Surgiu o processo de deposição de cobre para placas de circuito, que pode "crescer" camadas condutoras de cobre na superfície de substratos isolados, estabelecendo as bases para a subsequente construção de redes de circuitos complexas.
2, processo detalhado de tecnologia de deposição de cobre
Pré-processamento na fase inicial
Limpeza e descontaminação: Durante o processamento de substratos de placas de circuito, a superfície pode ficar contaminada com óleo, poeira e outras impurezas. Esses poluentes afetarão seriamente a adesão entre a camada de cobre e o substrato no processo subsequente de deposição de cobre. Portanto, é necessário primeiro limpar completamente o substrato com agentes e equipamentos de limpeza profissionais para garantir que não haja impurezas residuais na superfície.
Tratamento de rugosidade: Para aumentar a adesão entre a camada de cobre e o substrato, é necessário tornar a superfície do substrato limpo áspera. Este processo geralmente usa métodos como ataque químico ou polimento mecânico para formar pequenas estruturas côncavas convexas na superfície do substrato. Estas estruturas côncavas convexas podem aumentar a área de contato entre o substrato e a camada de cobre, assim como tornar a parede áspera pode fazer com que o revestimento adira melhor, permitindo que a camada de cobre subsequentemente depositada se ligue mais firmemente ao substrato.
Etapa de ativação: A ativação é uma etapa crucial no processo de deposição de cobre. O substrato que sofreu tratamento de rugosidade precisa ser imerso em uma solução de ativação contendo íons metálicos específicos (como íons de paládio). Os íons de paládio serão adsorvidos na superfície do substrato e formarão uma película fina com atividade catalítica. Este filme fino atua como um “catalisador” de reações químicas, fazendo com que reações subsequentes de redução de íons de cobre ocorram preferencialmente em sua superfície, proporcionando assim um ponto de partida para a deposição da camada de cobre.
Processo Químico de Chapeamento de Cobre
Configuração da solução de galvanização: A solução de chapeamento químico de cobre é o principal agente para alcançar o processo de deposição de cobre. Seus principais componentes incluem sais de cobre (como sulfato de cobre), agentes redutores (como formaldeído, hipofosfito de sódio, etc.), agentes quelantes (usados para estabilizar íons de cobre na solução de revestimento) e vários aditivos (como branqueadores, agentes de nivelamento, etc., usados para melhorar a qualidade e o desempenho da camada de cobre). Esses componentes precisam ser configurados em proporções precisas, e diferentes requisitos de placas de circuito e condições de processo podem resultar em variações nas formulações da solução de galvanização.
Progresso da reação: O substrato pré-tratado é imerso em uma solução química de revestimento de cobre pré-preparada. Sob certas condições de temperatura e pH, os íons de cobre na solução de revestimento sofrem reações redox com agentes redutores sob a ação catalítica de sítios ativados na superfície do substrato. Os íons de cobre obtêm elétrons e são reduzidos a átomos de cobre metálico, depositando gradativamente uma camada de cobre na superfície do substrato. À medida que a reação continua, a camada de cobre engrossa continuamente até atingir o padrão de espessura exigido.
Procedimentos de pós-processamento
Etapas de limpeza: após o revestimento de cobre, haverá solução de revestimento residual e-produtos gerados pela reação na superfície da placa de circuito. Se esses resíduos não forem limpos em tempo hábil, poderão ter um impacto negativo no desempenho da placa de circuito, causando corrosão e reduzindo o desempenho do isolamento. Portanto, é necessário enxaguar repetidamente a placa de circuito com bastante água para garantir que não haja solução residual de revestimento na superfície.
Inspeção de qualidade: Esta é uma parte importante do processo de deposição de cobre, que avalia a qualidade da camada de cobre através de vários métodos de teste. Por exemplo, utilizar um microscópio para observar a morfologia superficial da camada de cobre e verificar defeitos como buracos e fissuras; Utilização de sondas eletrônicas e outros equipamentos para analisar a composição e pureza das camadas de cobre; Use testes de resistência para verificar se a condutividade da camada de cobre atende aos requisitos. Somente placas de circuito que passaram por rigorosas inspeções de qualidade podem entrar nas etapas de processamento subsequentes.
Tratamento de passivação: Para melhorar a resistência à corrosão da camada de cobre e prolongar a vida útil da placa de circuito, o tratamento de passivação geralmente é realizado na placa de circuito revestida de cobre. O tratamento de passivação é a formação de uma película de passivação extremamente fina na superfície de uma placa de circuito, que pode evitar oxigênio externo, umidade e outras reações químicas com a camada de cobre, protegendo assim a camada de cobre. Os métodos comuns de passivação incluem passivação química e passivação eletroquímica.
3, O importante papel do processo de deposição de cobre
Construindo caminhos condutores: A principal função da deposição de cobre em placas de circuito é construir caminhos condutores em substratos isolantes. Nos dispositivos eletrônicos modernos, vários componentes eletrônicos precisam ser interligados através de circuitos para alcançar a transmissão do sinal e a coordenação funcional. A camada de cobre formada pelo processo de deposição de cobre é como uma "rodovia" que permite que a corrente flua suavemente na placa de circuito, conectando firmemente vários componentes eletrônicos para garantir o funcionamento normal de todo o dispositivo eletrônico.
Melhorando o desempenho da transmissão do sinal: O cobre possui boa condutividade e baixa resistência, o que confere à camada de cobre formada pelo processo de deposição de cobre uma vantagem significativa na transmissão do sinal. Em circuitos-de alta frequência, a velocidade de transmissão e a qualidade dos sinais são cruciais. As camadas de cobre podem efetivamente reduzir perdas e distorções durante a transmissão do sinal, garantindo que os sinais possam ser transmitidos com rapidez e precisão para vários componentes eletrônicos, melhorando assim a velocidade operacional e a estabilidade do desempenho dos dispositivos eletrônicos. Por exemplo, na placa de circuito de equipamentos de comunicação 5G, o processo de deposição de cobre de alta-qualidade desempenha um papel fundamental para garantir a transmissão estável de sinais de alta-velocidade.
Aumentar a resistência mecânica da placa de circuito: Além de sua função condutora, a camada de cobre formada pela deposição de cobre também pode aumentar até certo ponto a resistência mecânica da placa de circuito. A camada de cobre está firmemente ligada ao substrato, o que pode melhorar a tenacidade geral e a resistência à flexão da placa de circuito, tornando-a menos propensa a fraturas ou danos quando submetida a forças externas. Isto é particularmente importante para dispositivos eletrônicos que precisam ser usados em ambientes complexos, como placas de circuito em eletrônicos automotivos, equipamentos aeroespaciais, etc.
4, Fatores que afetam a qualidade da deposição de cobre
Composição e estabilidade da solução de revestimento: Como mencionado anteriormente, a composição da solução de revestimento de cobre não eletrolítico é complexa e os requisitos de proporção são rigorosos. A concentração excessiva ou insuficiente de íons de cobre na solução de revestimento pode afetar a taxa de deposição e a qualidade da camada de cobre. A concentração excessiva pode levar ao rápido crescimento da camada de cobre, resultando em defeitos como rugosidade e porosidade; Se a concentração for muito baixa, a velocidade de galvanização será muito lenta e a eficiência da produção será baixa. Além disso, o conteúdo e a estabilidade dos agentes redutores, agentes complexantes e aditivos na solução de galvanização também podem ter um impacto significativo na qualidade da camada de cobre. Qualquer flutuação ou deterioração de qualquer componente pode causar alterações no desempenho da solução de revestimento, afetando assim o efeito de deposição de cobre.
Controle de parâmetros de processo: O controle preciso de parâmetros de processo, como temperatura, valor de pH e tempo de reação, é necessário durante o processo de deposição de cobre. A temperatura excessiva pode acelerar a taxa de reação da solução de revestimento, mas pode levar à cristalização grosseira da camada de cobre e à diminuição da qualidade da superfície; Se a temperatura for muito baixa, a taxa de reação pode diminuir e até impedir que a reação prossiga normalmente. O valor de pH tem um impacto significativo na estabilidade e na reatividade da solução de plaqueamento, e diferentes formulações de soluções de plaqueamento têm suas faixas de valores de pH adequadas. O tempo de reação é muito curto e a espessura da camada de cobre é insuficiente para atender aos requisitos de condutividade e desempenho do circuito; Se o tempo de reação for muito longo, pode fazer com que a camada de cobre fique muito espessa, aumentar os custos e também levar a outros problemas de qualidade, como diminuição da adesão entre a camada de cobre e o substrato.
Material do substrato e efeito de pré-{0}}tratamento: diferentes materiais de substratos de placas de circuito têm diferentes características de superfície e compatibilidade com camadas de cobre. Por exemplo, o desempenho de substratos como placa de fibra de vidro e placa de poliimida durante a deposição de cobre varia. Enquanto isso, a qualidade do pré-tratamento do substrato afeta diretamente a adesão e a qualidade geral da camada de cobre. Se a limpeza não for completa, o efeito de rugosidade for fraco ou a ativação for insuficiente durante o processo de pré-processamento, isso levará a uma ligação fraca entre a camada de cobre e o substrato, resultando em defeitos como delaminação e formação de bolhas.
