Não existe uma “solução ideal” absoluta para personalizar placas de alta frequência. Rogers, PTFE e materiais de hidrocarbonetos têm cenários de adaptação claros, e a lógica de seleção principal é "desempenho baseado em frequência, processo baseado em camadas e custo baseado em lote". Corresponder às suas necessidades reais é a solução mais confiável.

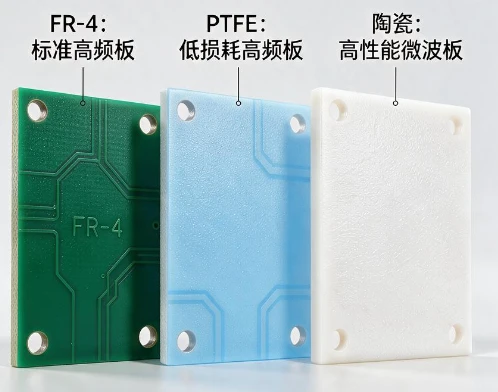

Comparação horizontal das características principais de três tipos de materiais
| Tipo de material | Fórmula Central | Faixa Dk típica | Faixa Df típica | Compatibilidade de processos | Hierarquia de custos |
|---|---|---|---|---|---|
| Série principal de Rogers | Sistema composto de hidrogênio/PTFE preenchido com cerâmica | 2.2~12.85 | 0.0004~0.004 | Compatível com FR-4 processo convencional, alto rendimento de prensagem mista multicamadas | médio superior |
| Material PTFE puro | Substrato de politetrafluoroetileno | 2.0~2.2 | 0.0003~0.001 | É necessário um pré-tratamento especial com plasma/naftaleno de sódio, dificultando a laminação multicamadas | alto |
| Material de resina de carbono e hidrogênio | Cadeia de carbono e hidrogênio + sistema compósito preenchido com cerâmica | 3.0~4.0 | 0.002~0.004 | Totalmente compatível com FR-4 linha de produção, rendimento estável de produção em massa | baixo |
Cenários de adaptação precisos para vários materiais
Rogers: Solução ideal abrangente para cenários universais de alta frequência dentro de 30 GHz
Atualmente é o material de alta frequência mais utilizado em todo o mundo, com sua principal vantagem sendo um equilíbrio perfeito entre desempenho e processo: representado pela série de hidrocarbonetos RO4350B, o Dk flutua na faixa de 3,66 ± 0,05, e a taxa de mudança Dk é inferior a 0,05 ppm/grau na faixa de -50 graus a 150 graus. Ele pode atingir um projeto de pressão mista de 8 a 16 camadas sem equipamento de processamento especial, e o rendimento pode chegar a mais de 95%.
Totalmente compatível com amplificadores de estação base 5G, radar veicular de 24 GHz, módulos front-end de RF convencionais e outros cenários, é uma escolha confiável para a grande maioria dos projetos de personalização de média e alta frequência.
PTFE puro: o teto de desempenho para cenários de ondas milimétricas/perdas ultrabaixas
A estrutura molecular do PTFE puro determina que ele tenha a menor perda de polarização da indústria. Na banda de frequência de ondas milimétricas de 77 GHz e superior, comunicação por satélite, radar militar phased array e outros cenários, o Df é tão baixo quanto 0,0003, e a atenuação do sinal
a capacidade de controle excede em muito outros materiais.
Mas suas deficiências também são muito proeminentes: a energia superficial é extremamente baixa, a modificação do plasma deve ser feita antes da metalização do furo, o rendimento de laminação das placas multicamadas é de apenas 60% ~ 70% e os custos de material e processamento são 3 a 5 vezes maiores que as placas de carbono-hidrogênio. É adequado apenas para projetos de pequenos lotes de alto valor, onde a prioridade de desempenho é muito maior que o custo.
Resina de carbono-hidrogênio: a solução ideal de engenharia para produção em massa de média e alta frequência em grandes quantidades
O conceito de design de materiais de hidrocarbonetos não é "substituir o PTFE", mas abrir mão de parte da perda final de desempenho, em troca de compatibilidade total do processo próxima a FR-4: nenhum pré-tratamento especial é necessário, as linhas de produção de PCB comuns podem produzir de forma estável, e o rendimento de placas de alto nível de 8 camadas e superiores é mais de 30% maior do que o PTFE, com um preço unitário de apenas 60% do mesmo nível de desempenho de Rogers.
Em cenários abaixo de 10 GHz com orçamentos de perda menos rigorosos, como links de alta velocidade de switch de nível empresarial, antenas de radar de veículos de médio a baixo custo e módulos de RF de consumo em grande escala, a vantagem de custo-benefício dos materiais de hidrocarbonetos será totalmente amplificada.
Lógica de decisão de seleção final
Cenários com tolerância zero a perdas, como frequências superiores a 30GHz, radar de ondas milimétricas, comunicação via satélite, etc.: Selecione diretamente PTFE puro, prioridade de desempenho;
Projetos gerais de alta frequência com frequências variando de 10 a 30 GHz, exigindo tensão mista multicamadas e buscando entrega estável: escolha a série de hidrocarbonetos Rogers, equilibrando de forma abrangente desempenho, rendimento e custo;
Freqüência<10GHz, mass production, cost sensitive data communication/consumer RF scenarios: Choose hydrocarbon resin materials for the strongest engineering feasibility.
